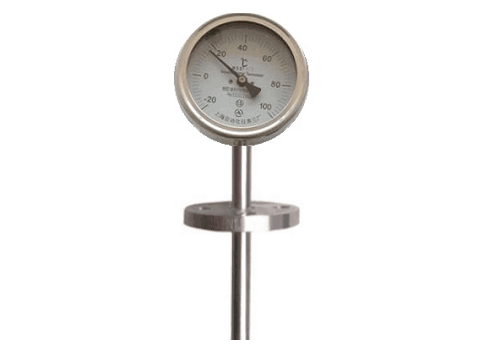

WSS-484固定法兰万向双金属温度计

产品分类: WSS双金属温度计

参考单价290-480元,双金属温度计是用于测量中、低温的现场检测仪表,上海自动化仪表三厂WSS-484固定法兰万向双金属温度计,它具有易读数,安全可靠,使用寿命长等优点。

订购热线:13501686122

立即咨询
WSS-484固定法兰万向双金属温度计产品详情

WSS-484固定法兰万向双金属温度计

WSS-484固定法兰万向双金属温度计简介
双金属温度计是用于测量中、低温的现场检测仪表,它具有易读数,安全可靠,使用寿命长等优点,上海自动化仪表三厂生产的WSS-484固定法兰万向双金属温度计可以直接测量工业生产过程中-60℃~600℃范围内的液体、气体和蒸汽等介质的温度。

WSS-484固定法兰万向双金属温度计主要技术参数
◆测量范围:-60~600℃
◆精度等级: 1.5级(可以做成1.0级)
◆标度盘公称直径:100mm
◆插入深度:L=75~1600mm
◆保护管直径:d=Φ10、Φ16
◆保护管材质:不锈钢304,321或其它
◆安装方式:固定法兰式
◆响应时间:≤60S
◆使用环境温度:室内-25~55℃;室外-40~85℃
◆相对湿度:5~100%
◆防护等级:IP65
◆执行标准 JB/T8803-1998

双金属温度计工作原理
双金属温度计是利用两种不同金属的膨胀系数不同的原理而工作的。将双金属片绕制成螺旋管状的一端被固定,另一自由端与指针连接,随着温度的变化而转动,并带动指针在表盘上显示对应的温度

双金属温度计使用选型
WSS-484固定法兰万向双金属温度计使用选型
选型举例:
WSS-401 表示表盘直径Φ100mm的可动外螺纹连接,轴向型双金属温度计
WSS-411 表示表盘直径Φ100mm的可动外螺纹连接,径向型双金属温度计
WSS-451 表示表盘直径Φ100mm的可动外螺纹连接,轴向抽芯式双金属温度计
WSS-461 表示表盘直径Φ100mm的可动外螺纹连接,径向抽芯式双金属温度计
WSS-471 表示表盘直径Φ100mm的可动外螺纹连接,万向型抽芯式双金属温度计
WSS-474 表示表盘直径Φ100mm的固定法兰连接,万向抽芯式双金属温度计
WSS-481 表示表盘直径Φ100mm的可动外螺纹连接,万向型双金属温度计
WSS-484 表示表盘直径Φ100mm的固定法兰连接,万向型双金属温度计

双金属温度计安装图片
WSS-484固定法兰万向双金属温度计
D=111,A=180,A'=85,B=24,C=61
 d=10mm  L=75-1600mm
固定法兰外径115mm中心距85mm或根据需要
WSS-584固定法兰万向双金属温度计安装图片
