WRNN-436固定法兰高温耐磨热电偶

作者:上海自动化仪表三厂
来源: http://www.saic3c.cn
浏览次数:2008
导读:参考单价700-1000元左右,上海自动化仪表三厂高温耐磨热电偶是专为循环硫化床测温的专用热电偶,它要求有很高的抗氧化性能及高温强度,耐震动、耐磨损,有良好的抗热震性,我厂生产的WRNN-436固定法兰高温耐磨热电偶外套管采用具有自主知识产权

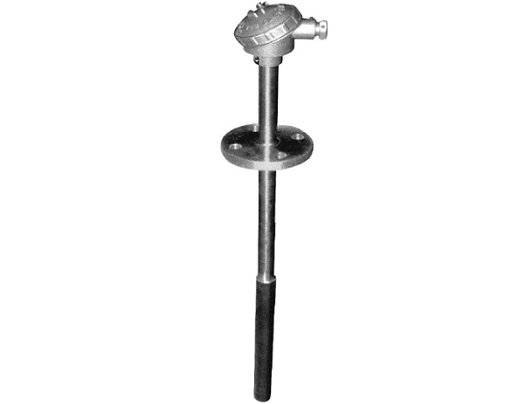

WRNN-436固定法兰高温耐磨热电偶

WRNN-436固定法兰高温耐磨热电偶简介
上海自动化仪表三厂高温耐磨热电偶是专为循环硫化床测温的专用热电偶,它要求有很高的抗氧化性能及高温强度,耐震动、耐磨损,有良好的抗热震性,我厂生产的WRNN-436固定法兰高温耐磨热电偶外套管采用具有自主知识产权的高温耐磨材料,是由国内知名材料研究所与我厂联合研制开发,该种材料冶炼、浇铸工艺独特,可进行深盲孔加工或深盲孔一次成型。与国内市场同类材料相比具有显著优势,在高温工况条件下,具有相当高的硬度,同时也具有良好的韧性,在保证耐磨损的前提下,抗冲击性能优异,本产品也可用于磨煤机、水泥熟料等流动粉体的温度测量。

WRNN-436固定法兰高温耐磨热电偶主要技术参数
◆测量范围:0-800℃-1000℃
◆分度号:K分度
◆精度等级:±2.5℃或±0.0075|t|
◆热电偶类别:镍铬-镍硅
◆保护管材质:不锈钢304,316或其它,耐磨头采用特殊材料
◆保护管插深:400mm~1000mm,耐磨段长度100mm~300mm
◆热响应时间:T0.5<120S(在温度出现阶跃变化时,热电偶的输出变化至相当于该变化的50%,所需要的时间称为热响应时间,用T0.5表示)。
◆热电偶公称压力:2.5MPa(一般是指在室温情况下保护管所能承受的静态外压而不破裂。实际上容许工作压力不仅与保护管材料、直径壁厚有关,还与其结构形式,安装方法,置入深度以及被测介质的流速和种类等有关)。
◆热电偶绝缘电阻(常温):常温绝缘电阻的试验电压为直流500V±50V,大气条件为温度15~35℃,相对湿度45%,大气压力86~106kPa,它的常温绝缘值应≥100MΩ。
◆执行标准:JB/T9238-1999

耐磨热电偶工作原理
当有两种不同的导体,其两端相互焊接时,两结点处的温度不同,一端温度为测量端或工作端,另一端温度为自由端或冷端,当两端温度存在温差时,就会在回路时产生热电流,配上显示仪表,仪表上就能显示出热电偶所产生的热电动势的对应温度值。热电偶的热电动势将随着测量端或工作端的温度升高而增长,热电偶的热电动势的大小只和导体材质及两端温差有关,和导体的长度、直径无关。

耐磨热电偶型号举例:
WRNN-436表示K分度带防水接线盒,固定法兰高温耐磨热电偶
WRNN2-436表示K分度带防水接线盒,固定法兰高温双支耐磨热电偶

耐磨热电偶安装图片

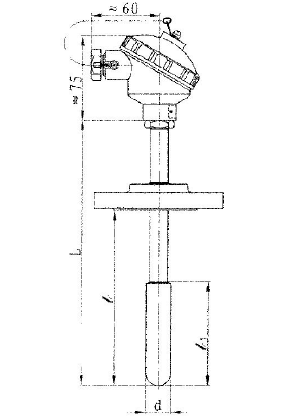

WRNN-436固定法兰高温耐磨热电偶(法兰外径95中心距65,d=22~32)
WRNN-436固定法兰高温耐磨热电偶安装图片
