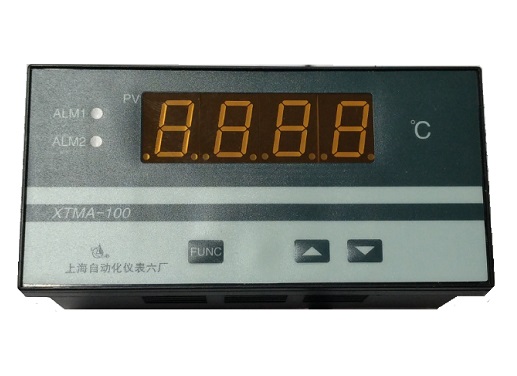

XTMA-100智能数字显示调节仪

参考单价320元，上海自动化仪表六厂生产的XTMA/C/D/F-100系列智能数字显示调节仪是采用新一代专用电路组成的多功能智能化仪表。它充分应用了当代微机技术和新型元器件，采用SMT表面贴装元器件及相应的生产工艺，使得仪表具有功能强、性能可靠、体积小等特点，

订购热线：13501686122

立即咨询

XTMA-100智能数字显示调节仪产品详情

XTMA-100智能数字显示调节仪简介

上海自动化仪表六厂生产的XTMA/C/D/F-100系列智能数字显示调节仪是采用新一代专用电路组成的多功能智能化仪表。它充分应用了当代微机技术和新型元器件，采用SMT表面贴装元器件及相应的生产工艺，使得仪表具有功能强、性能可靠、体积小等特点，并且具有很高的性能价格比。仪表采用四位数码管和二只发光二极管来指示各种参数及状态，清晰直观。所有的操作功能仅需三只按键来完成，使用操作极为简单。仪表具有全输入功能，可在面板上直接选择输入信号类型，包括常用热电偶、热电阻、辐射感温器、远传压力表电阻输入及标准信号输入，其中后两种信号输入具有量程变换功能。仪表具有两路继电器报警输出，每一路均可任意设置为上限报警或下限报警，报警值全量程设置，同时可设置报警不灵敏区，因此除作为报警输出外，也可作为位式控制输出。仪表可以选配过程量变送电流输出，0~10mA.DC或4~20mA.DC可任意选择。

XTMA-100智能数字显示调节仪主要技术参数

◆输入形式：

(1) 线性输入：mV输入：0~ 10mV﹒DC、0 ~ 50mV﹒DC、0 ~ 100mV﹒DC；电压输入：0 ~ 5V﹒DC、1 ~ 5V﹒DC；电流输入：0 ~ 10mA﹒DC、4 ~ 20m﹒DC；电阻远传压力表信号：0 ~ 400

(2) 热电偶：B 0 ~1800℃、S 0 ~ 1600℃、 K 0 ~ 1300℃、E 0 ~ 800℃、T 0 ~ 300℃、J 0 ~ 800℃、Wu-Re 3-25 0~2000℃

(3) 辐射感温器：WFH-202（F1，石英玻璃）：400 ~1200℃； WFH-202（F2，K9 玻璃）：700 ~2000℃

(4) 热电阻：Pt100 (L)： -100.0~200.0℃ ; Pt100 (H): -200~600.0℃ ; Cu50： 0.0~150.0℃

◆输入阻抗：

mV输入，电压，热电偶：≥ 1M ; 电流输入：≤100 ; 热电阻：采用三线制接线，三根连线电阻要求相等且小于5, 通过热电阻测量电流为0.5mA

◆测量精度： 0.5级

◆采样周期： 0.25秒

◆分辨力：14bit

◆报警：仪表具有两路报警输出，可任意设置成上限报警或下限报警。

上限报警动作：当测量值≥（上限报警设定值+报警不灵敏区）时，仪表的报警起作用，上限报警指示灯点亮，同时上限报警继电器触点闭合。当测量值≤（上限报警设定值-报警不灵敏区）时，仪表的报警不起作用，上限报警指示灯熄灭，同时上限报警继电器触点断开。

下限报警动作：当测量值≤（下限报警设定值-报警不灵敏区）时，仪表的报警起作用，下限报警指示灯点亮，同时下限报警继电器触点闭合。当测量值≥（下限报警设定值+报警不灵敏区）时，仪表的报警不起作用，下限报警指示灯熄灭，同时下限报警继电器触点断开。

继电器触点容量为2A、250VAC(阻性负载）。报警不灵敏区：与测量值量纲相同，数值范围0 ~ 9999。

控制输出 XTMC/D/F-100系列还具有一路位式控制输出，不灵敏区可任意设置。

◆显示器：XTMA：四位0.8英寸高亮红色数码管

XTMA(H)、XTMD、XTMF：四位0.5英寸高亮红色数码管

XTMC：四位0.4英寸高亮红色数码管

XTMF(H)：四位0.36英寸高亮红色数码管

◆数据断电保护：采用E2PROM保存各设定参数，断电后数据可永久保存

◆工作电源：变压器电源(适用于XTMA)：220VAC±10% ，频率50 ~ 60 Hｚ

开关电源：电压86 ~ 264VAC ，频率50 ~ 60 Hｚ

◆功耗：约3VA

◆重量：变压器电源：约1.0 Kg;开关电源：约0.6 Kg

◆外形尺寸：XTMA：80(高)×160(宽)×78(深)

XTMA(H) ：160(高)×80(宽)×78(深)

XTMD：96(高)×96(宽)×112(深)

XTMC：72(高) ×72(宽) ×112(深)

XTMF：48(高) ×96(宽) ×112(深)

XTMF(H)：96(高) ×48(宽) ×112(深)

◆工作环境：环境温度：0 ~ 45℃，环境湿度：35 ~ 85% RH，周围环境无对仪表有腐蚀作用的有害气体

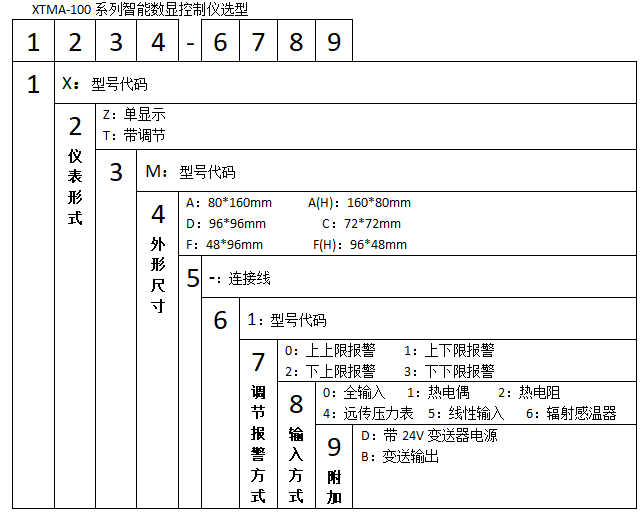

使用选型

工作原理

仪表各种输入信号经模拟开关切换送入放大器放大后，经A/D转换成数字量送入CPU处理，输入信号经线性化、冷端补偿、外线电阻补偿等运算后，得到测量值送显示器，同时与用户设定的报警值进行比较，从而驱动继电器报警输出。仪表的各设定参数存放在E2PROM中，断电后该参数可永久保存，另外，仪表还配有程序监视器 ( watch dog ) 电路和电源监视电路，一旦仪表受到强干扰造成仪表死机时，仪表可自动复位，回到正常的工作状态。
