XMDA-16智能数字巡检仪

XMDA-16智能数字巡检仪

参考单价1800元,上海自动化仪表六厂XMDA-16智能数字巡检仪是以专用芯片为核心的智能化数显仪表,可以配接热电偶、热电阻、远传压力表等多种输入信号以及其它直流线性信号。对各种热工参数进行最多16路输入的信号巡回测量和上、下限报警。本仪表采用了菜单式


订购热线:13501686122

立即咨询
XMDA-16智能数字巡检仪产品详情

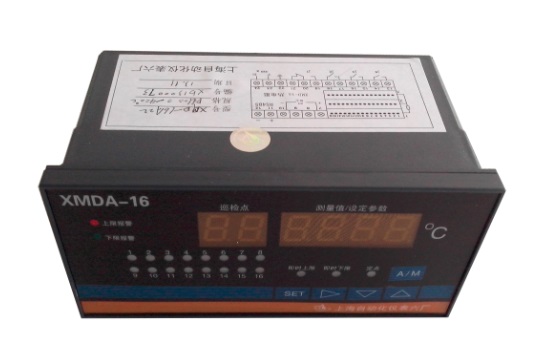

XMDA-16智能数字巡检仪
XMDA-16智能数字巡检仪简介
上海自动化仪表六厂XMDA-16智能数字巡检仪是以专用芯片为核心的智能化数显仪表,可以配接热电偶、热电阻、远传压力表等多种输入信号以及其它直流线性信号。对各种热工参数进行最多16路输入的信号巡回测量和上、下限报警。本仪表采用了菜单式设置参数的功能,可对巡检点数、输入信号类型、报警方式等,通过键钮任意设置,因而使用方便灵活。广泛应用于冶金、化工、石油、电站等各种工业自动化系统中,以实现多路信号的监测。

XMDA-16智能数字巡检仪主要技术参数
◆精度为±0.5%FS±1dig
◆采用专用蕊片制成,智能化程度高
◆1~6路可任意选择,手/自动巡检可切换
◆每一路均可任意设置上、下限报警,并有4路报警触点输出
◆体积小安装结构可靠

输入形式
热电偶
B:0~1800℃    S:0~1600℃
K:0~1300℃    E:0~800℃
T:0~400℃     J:0~1000℃
R:0~1800℃    N:0~1300℃
热电阻
Pt100:-199.9~+600℃
Cu100:-50~+150℃
Cu50:-50~+150℃
BA1:-199.9~+600℃
BA2:-199.9~+600℃
直流电流
0~10mA,0~20mA,4~20mA,0~500mA
直流电压
0~20mV,0~100mV,0~5V,1~5V
其他:
远传压力表0~400Ω,频率0.01~10000Hz
注:直流电流、直流电压、远传压力表其测量范围可随意编程

输出形式
报警
该仪表有四组触点输出可作以下三种模式进行工作:
◆统一报警:16点上、下限报警点统一设上、下限报警、二路继电器输出
◆1~16路报警点(上、下限)可分别设置不同的值,只要有一路超限(上限或下限),二路继电器就会有相应的输出
◆4路巡检报警加12路巡检显示:前四路可各自单独使用一组继电器用作报警或控制,其余12路作巡回检测用
注:其中一、二种模式可增加二路即时报警,用户可视需要加以使用。继电器触点容量为3A、200V AC

供电电源
AC 220±10%AC 50Hz±5%
1、输入通道:1-16路输入,可在16点内任意设置巡检点数,但第1点不可缺,输入校准自动默认第1路信号。每点巡检间隔可设置,最快为2秒。
2、报警方式:可设统一上下限报警、下下限报警、上上限报警,或任意设置每一点上下限、下下限、上上限报警,最多可带4路独立报警。
3、机内声光报警:机内声音报警可监控上限或下限报警值,并可手动消音。
4、变送电流输出:0-10mA或4-20mA
5、定点方式和巡检方式切换
6、测量精度:0.5%FS,电流输出为12位D/A
7、工作电源:220VAC开关电源
8、继电器接点容量:200VAC/3A
9、工作环境:温度0-45℃,相对湿度<85%,无腐蚀气体、无震动
10、功率:约5W
11、重量:约0.3kg
