SBWR-2280/640d隔爆一体化热电偶温度变送器

作者:上海自动化仪表三厂
来源: http://www.saic3c.cn
浏览次数:1176
导读:参考单价650-1000元,上海自动化仪表三厂SBWR-2280/640d隔爆一体化热电偶温度变送器产品使用说明:

SBWR-2280/640d隔爆一体化热电偶温度变送器

SBWR-2280/640d隔爆一体化热电偶温度变送器简介
SBW系列隔爆型、本安型带热电阻、热电偶温度变送器,它集热电偶或热电阻同变送器为一体,能直接测量-200~800℃范围内的液体、蒸汽和气体介质的温度,仪表采用二线制传送方式,将温度转变成与热电阻、热电偶信号成正比的4-20mA统一输出信号,送显示、记录调节仪表或计算机,上海自动化仪表三厂生产的SBWR-2280/640d隔爆一体化热电偶温度变送器防爆性能符合国家颁布的GB3836标准,能测量0~800℃范围内的介质温度,还具有耐震、耐潮湿、精度高、功耗低、使用环境温度范围广,工作稳定可靠等优点,被广泛应用于冶金、石油化工、制药、电力、纺织、食品、科研等工业部门。

SBWR-2280/640d隔爆一体化热电偶温度变送器主要技术参数
◆量程范围:0-800℃间的格挡量程
◆输入类型:K型
◆输出类型:输出4-20mA(输出与对应温度呈线性)
◆精度等级:±0.5%FS,可以做成±0.2%FS
◆热电偶精度:I级 ±1.5℃或±0.004|t|,II级 ±2.5℃或±0.0075|t|
◆热电偶保护管直径:锥形套管固定螺纹连接
◆热电偶保护管材质:不锈钢304,321
◆热电偶接线:二线制接线或四线制接线
◆热电偶响应时间:T0.5≤120S
◆传送方式:二线制
◆工作电源:DC12~35V,额定工作电压DC24V
◆负载电阻:0-600Ω,额定负载250Ω
◆环境温度:-25℃~80℃(危险场合不高于70℃)
◆相对湿度:5%~95%
◆环境温度影响:≤0.05/1℃

温度变送器工作原理
SBW系列热电阻、热电偶温度变送器,它采用是二线制传送方式,将热电阻、热电偶的电阻及毫伏信号变换成与输入信号或温度信号呈线性的4-20mA的输出信号。并将信号传送给计算机或其它设备。

温度变送器使用选型
SBWR-2280/640d隔爆一体化热电偶温度变送器使用选型
型号举例:
SBWR-2280/440d表示输入分度号K常规型,固定法兰带4-20mA输出的隔爆型一体化热电偶温度变送器
SBWR-2280/240d表示输入分度号K常规型,固定螺纹带4-20mA输出的隔爆型一体化温度变送器
SBWR-4280/240i表示输入分度号K常规型,输出与对应输入信号呈线性4-20mA输出的本安型一体化温度变送器
另订购时还需提供温度、压力、材质等参数

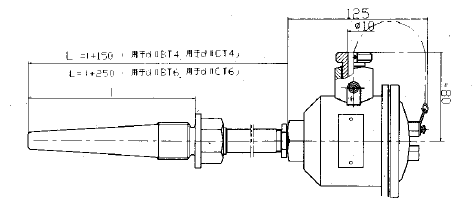

温度变送器安装图片:
SBWR-2280/640d隔爆一体化热电偶温度变送器
SBWR-2280/640d隔爆一体化热电偶温度变送器安装图片
