热电偶用补偿导线

热电偶用补偿导线简介
上海自动化仪表三厂生产的系列热电偶用补偿导线是用来延伸或补偿热电极即移动热电偶的冷端，与显示仪表连接构成测温系统，本产品等级采用IEC584-3国际标准和GB4989-85国家标准，被广泛应用于冶金、石油化工、制药、电力、纺织、食品、科研等工业部门。

热电偶用补偿导线主要技术参数
◆量程范围：-20-250℃
◆分度号类型：S,N,K,E,J,T型
◆输出类型：补偿型和延伸型
◆精度等级：普通级和精密级
◆分类标志：一般用和耐热用
◆绝缘电阻：在温度为20℃时，每10米不小于5兆欧
◆补偿导线类型：SC,NC,KC,KX,EX,JX,TX型
◆绝缘层着色：正极红色，负极绿,黄,蓝,黑,棕,紫,白色

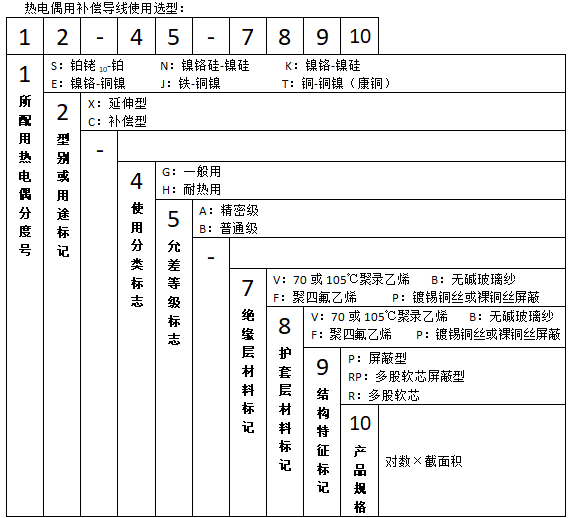

热电偶补偿导线使用选型

型号举例：
SC-GB-VVRP2*1.5表示S型一般用聚录乙烯绝缘聚录乙烯护套软芯带屏蔽2根1.5mm2的补偿型热电偶补偿导线
KX-HB-FFRP2*1.0表示K型耐热用聚四氟乙烯绝缘聚四氟乙烯护套软芯带屏蔽2根1mm2的延伸型热电偶补偿导线
KC-GB-VVRP2*1.5表示K型一般用聚录乙烯绝缘聚录乙烯护套软芯带屏蔽2根1.5mm2的补偿型热电偶补偿导线
EX-HB-FFRP2*1.0表示E型耐热用聚四氟乙烯绝缘聚四氟乙烯护套软芯带屏蔽2根1mm2的热电偶补偿导线

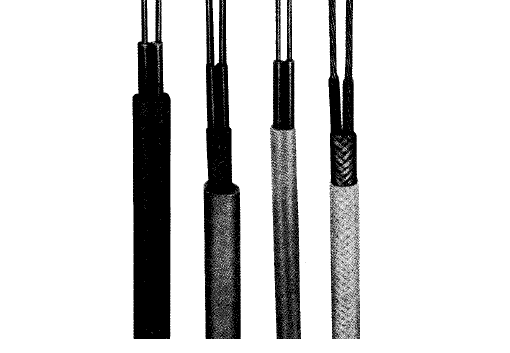

热电偶用补偿导线结构示意图
◆热电偶补偿导线
