SC-GB-VVRP2*1.5热电偶补偿导线

SC-GB-VVRP2*1.5热电偶补偿导线

参考单价7元,上海自动化仪表三厂生产的SC-GB-VVRP2*1.5热电偶补偿导线是用来延伸热电极即移动热电偶的冷端,与显示仪表连接构成测温系统,本产品等级采用IEC584-3国际标准和GB4989-85国家标准,被广泛应用于冶金、石油化工、制药、


订购热线:13501686122

立即咨询
SC-GB-VVRP2*1.5热电偶补偿导线产品详情

SC-GB-VVRP2*1.5热电偶补偿导线

SC-GB-VVRP2*1.5热电偶补偿导线简介
上海自动化仪表三厂生产的SC-GB-VVRP2*1.5热电偶补偿导线是用来延伸热电极即移动热电偶的冷端,与显示仪表连接构成测温系统,本产品等级采用IEC584-3国际标准和GB4989-85国家标准,被广泛应用于冶金、石油化工、制药、电力、纺织、食品、科研等工业部门。

SC-GB-VVRP2*1.5热电偶补偿导线主要技术参数
◆量程范围:-20-70℃
◆分度号类型:S型
◆输出类型:补偿型
◆精度等级:普通级
◆分类标志:一般用
◆绝缘电阻:在温度为20℃时,每10米不小于5兆欧
◆补偿导线合金丝:正极SPC(铜),负极SNC(铜镍)
◆绝缘层着色:正极红色,负极绿色

热电偶补偿导线使用选型
SC-GB-VVRP2*1.5热电偶补偿导线使用选型
型号举例:
SC-GB-VVRP2*1.5表示S型一般用聚录乙烯绝缘聚录乙烯护套软芯带屏蔽2根1.5mm2的补偿型热电偶补偿导线
KX-HB-FFRP2*1.0表示K型耐热用聚四氟乙烯绝缘聚四氟乙烯护套软芯带屏蔽2根1mm2的延伸型热电偶补偿导线
KC-GB-VVRP2*1.5表示K型一般用聚录乙烯绝缘聚录乙烯护套软芯带屏蔽2根1.5mm2的补偿型热电偶补偿导线
EX-HB-FFRP2*1.0表示E型耐热用聚四氟乙烯绝缘聚四氟乙烯护套软芯带屏蔽2根1mm2的热电偶补偿导线

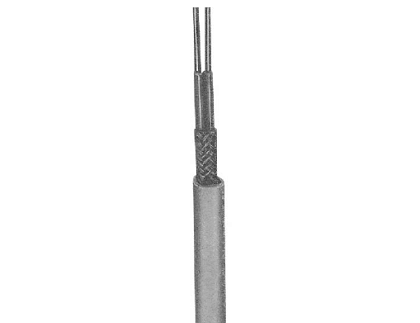

热电偶补偿导线结构示意图
SC-GB-VVRP2*1.5热电偶补偿导线
SC-GB-VVRP2*1.5热电偶补偿导线结构示意图
