WRP拱顶热电偶(固定法兰带防水接线盒)

作者:三厂销售部
浏览次数:1206
导读:参考单价8000-12000元左右,拱顶热电偶是为了适应高炉拱顶温度的检测,而进行设计制造的新型热电偶。 上海自动化仪表三厂 生产的WRP拱顶热电偶(固定法兰带防水接线盒)保护管选用进口SiC再结晶材料,能够满足高炉测温的特殊要求,在结构上有密

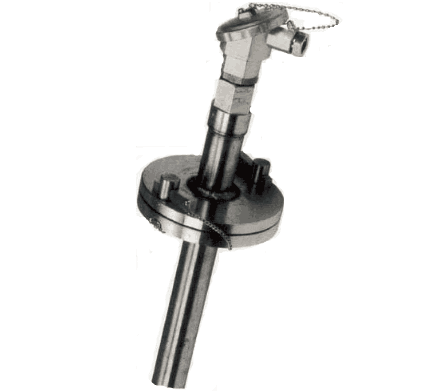

WRP拱顶热电偶(固定法兰带防水接线盒)

WRP拱顶热电偶(固定法兰带防水接线盒)简介
拱顶热电偶是为了适应高炉拱顶温度的检测,而进行设计制造的新型热电偶。上海自动化仪表三厂生产的WRP拱顶热电偶(固定法兰带防水接线盒)保护管选用进口SiC再结晶材料,能够满足高炉测温的特殊要求,在结构上有密封、耐振动,可以垂直安装和快速装卸的法兰结构。

WRP拱顶热电偶(固定法兰带防水接线盒)主要技术参数
◆测量范围:0-1300℃
◆分度号: S分度
◆公称压力:0.3MPa
◆名义长度:L*l=1400*1250或1750*1600mm(长度根据用户需要)
◆精度等级:Ⅰ级(±1.5℃或±0.0025|t|)
◆热电偶类别:铂铑10-铂
◆保护管材质:SiC
◆热响应时间:接壳式T0.5小于360S(在温度出现阶跃变化时,热电偶的输出变化至相当于该阶跃变化的50%所需的时间,称为热响应时间,用T0.5表示)。
◆绝缘电阻:在环境温度为20±15℃相对湿度不大于80%时,热电极与外套管之间的绝缘电阻应大于等于1000MΩ.m试验电压为直流500V。

热电偶工作原理
由两种不同成份的导体两端经焊接,形成回路,直接测温端叫测量端,接线端叫参比端或冷端。当测量端和参比端存在温差时,就会在回路中产生热电流,接上显示仪表,仪表上就会指示出热电偶所产生的热电动势的对应温度值。铠装热电偶的热电动势将随着测量端的温度升高而增长,热电动势的大小只和铠装热电偶导体材质以及两端温差有关,和热电极的长度,直径无关。

热电偶安装图片

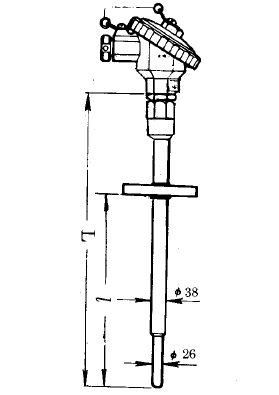

WRP拱顶热电偶(固定法兰带防水接线盒)(法兰外径90 中心距65)
WRP拱顶热电偶(固定法兰带防水接线盒)安装图片
