SBWR-2280/130热电偶一体化温度变送器

SBWR-2280/130热电偶一体化温度变送器简介
SBWR系列带热电偶温度变送器，它集热电偶同变送器为一体，能直接测量0~1000℃范围内的液体、蒸汽和气体介质的温度，仪表采用二线制传送方式，将温度转变成与热电偶信号成正比的4-20mA统一输出信号，送显示、记录调节仪表或计算机，上海自动化仪表三厂生产的SBWR-2280/130热电偶一体化温度变送器能测量0~800℃范围内的介质温度，还具有耐震、耐潮湿、精度高、功耗低、使用环境温度范围广，工作稳定可靠等优点，它作为新一代的测温变送仪表被广泛应用于冶金、石油化工、制药、电力、纺织、食品、科研等工业部门。

SBWR-2280/130热电偶一体化温度变送器主要技术参数
◆量程范围：0-400℃，0-600℃，0-800℃
◆输入类型：K分度
◆输出类型：输出4-20mA（输出与对应温度呈线性）
◆精度等级：±0.5%FS，可以做成±0.2%FS
◆热电偶精度：Ⅰ级（±1.5℃或±0.004｜t｜）Ⅱ级（±2.5℃或±0.0075｜t｜）
◆热电偶保护管直径：Φ16（特殊外径请注明）
◆热电偶保护管材质：不锈钢304，321，316
◆热电偶类型：镍铬-镍硅
◆热电偶安装方式：无固定装置
◆热电偶响应时间：T0.5≤90S
◆传送方式：二线制
◆工作电源：DC12~35V，额定工作电压DC24V
◆负载电阻：0-600Ω，额定负载250Ω
◆环境温度：-25℃~80℃（危险场合不高于70℃）
◆相对湿度：5%~95%
◆环境温度影响：≤0.05/1℃

一体化温度变送器工作原理
SBW系列热电阻、热电偶温度变送器，它采用是二线制传送方式，将热电阻、热电偶的电阻及毫伏信号变换成与输入信号或温度信号呈线性的4-20mA的输出信号。并将信号传送给计算机或其它设备。

一体化温度变送器使用选型

型号举例：
SBWR-2280/130表示输入分度号K型非隔离常规型，无固定带4-20mA输出的热电偶一体化温度变送器
SBWR-2280/230表示输入分度号K型非隔离常规型，固定螺纹带4-20mA输出的热电偶一体化温度变送器
SBWR-2280/430表示输入分度号K型非隔离常规型，固定法兰带4-20mA输出的热电偶一体化温度变送器
SBWR-2280/631表示输入分度号K型非隔离常规型，固定螺纹锥形套管带4-20mA输出的热电偶一体化温度变送器
另订购时还需提供温度使用范围等参数

一体化温度变送器安装图片

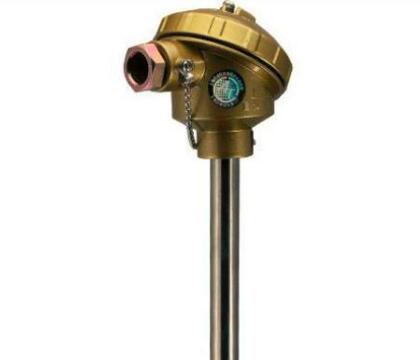

◆SBWR-2280/130热电偶一体化温度变送器

◆SBWR-2280/130热电偶一体化温度变送器接线
