WRR-331活动法兰装配式热电偶

作者:上海自动化仪表三厂
来源: http://www.saic3c.cn
浏览次数:2585
导读:参考单价1300-5000元,上海自动化仪表三厂WRR-331活动法兰装配式热电偶产品图文详细说明:

WRR-331活动法兰装配式热电偶

产品简介
WR系列装配式热电偶是温度测量仪表中常用的测温元件,上海自动化仪表三厂生产的WRR-331活动法兰装配式热电偶可以直接测量各种工业生产过程中从0℃~1600℃范围内的液体、气体、蒸汽及固体表面的温度,并把温度信号转换成热电动势信号,通过二次仪表转换成被测介质的温度。在实际应用中热电偶有多种结构方式,但工作原理都是一样的,因其结构简单、制造方便、测温范围广、精度高、惯性小和输出信号便于远传等优点,所以在工业生产过程中得到极为广泛的运用。

产品技术参数
◆测量范围:0-1600℃
◆分度号:B分度
◆精度等级:Ⅰ级(±1.5℃或±0.0025|t|)
◆热电偶类别:铂铑30-铂铑6
◆接线盒类型:防水式接线盒
◆安装方式:活动法兰式
◆保护管直径:25mm
◆保护管材质:刚玉质
◆保护管插深:l=200-1500mm
◆热响应时间:T0.5<360S(在温度出现阶跃变化时,热电偶的输出变化至相当于该变化的50%,所需要的时间称为热响应时间,用T0.5表示)
◆热电偶公称压力:常压(一般是指在室温情况下保护管所能承受的静态外压而不破裂)
◆热电偶标称流速:无
◆热电偶绝缘电阻:常温绝缘电阻的试验电压为直流500V±50V,大气条件为温度15~35℃,相对湿度45%,大气压力86~106kPa,它的常温绝缘值应≥100MΩ。
◆执行标准:JB/T9238-1999

产品工作原理
当有两种不同的导体,其两端相互焊接时,两结点处的温度不同,一端温度为测量端或工作端,另一端温度为自由端或冷端,当两端温度存在温差时,就会在回路时产生热电流,配上显示仪表,仪表上就能显示出热电偶所产生的热电动势的对应温度值。热电偶的热电动势将随着测量端或工作端的温度升高而增长,热电偶的热电动势的大小只和导体材质及两端温差有关,和导体的长度、直径无关。

产品使用选型
WRR-331活动法兰装配式热电偶使用选型
型号举例:
WRR-330表示B分度活动法兰带防水式接线盒,保护管直径16mm的双铂铑装配式热电偶,可为双支。
WRR-331表示B分度活动法兰带防水式接线盒,保护管直径25mm的双铂铑装配式热电偶,可为双支。
WRR-320表示B分度活动法兰带防溅式接线盒,保护管直径16mm的双铂铑装配式热电偶,可为双支。
WRR-321表示B分度活动法兰带防溅式接线盒,保护管直径25mm的双铂铑装配式热电偶,可为双支。

产品安装图片

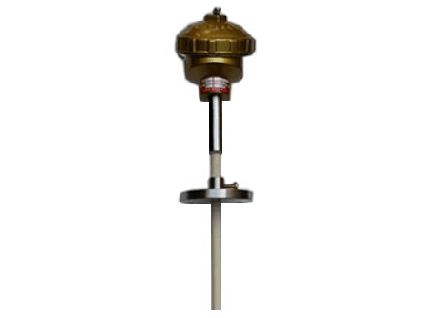

WRR-331活动法兰装配式热电偶
d=25mm L=l+150mm
法兰外径70mm中心距54mm
WRR-331活动法兰装配式热电偶安装图片
