SBWZ-2480/136K热电阻一体化温度变送器

SBWZ-2480/136K热电阻一体化温度变送器简介
SBW系列带热电阻、热电偶温度变送器，它集热电偶或热电阻同变送器为一体，能直接测量-200~1600℃范围内的液体、蒸汽和气体介质的温度，仪表采用二线制传送方式，将温度转变成与热电阻、热电偶信号成正比的4-20mA统一输出信号，送显示、记录调节仪表或计算机，上海自动化仪表三厂生产的SBWZ-2480/136K热电阻一体化温度变送器能测量-100~500℃范围内的介质温度，还具有耐震、耐潮湿、精度高、功耗低、使用环境温度范围广，工作稳定可靠等优点，它作为新一代的测温变送仪表被广泛应用于冶金、石油化工、制药、电力、纺织、食品、科研等工业部门。

SBWZ-2480/136K热电阻一体化温度变送器主要技术参数
◆量程范围：-100-200℃，0-500℃
◆输入类型：Pt100输入
◆输出类型：输出4-20mA（输出与对应温度呈线性）
◆精度等级：±0.5%FS，可以做成±0.2%FS
◆热电阻精度：A级 ±（0.15℃+0.002｜t｜），B级 ±（0.30℃+0.005｜t｜）
◆热电阻保护管直径：6mm
◆热电阻保护管材质：不锈钢304，321，316
◆热电阻接线：三线制接线或四线制接线
◆热电阻响应时间：T0.5≤5S
◆热电阻安装方式：无固定铠装式
◆传送方式：二线制
◆工作电源：DC12~35V，额定工作电压DC24V
◆负载电阻：0-600Ω，额定负载250Ω
◆环境温度：-25℃~80℃（危险场合不高于70℃）
◆相对湿度：5%~95%
◆环境温度影响：≤0.05/1℃

一体化温度变送器工作原理
SBW系列热电阻、热电偶温度变送器，它采用是二线制传送方式，将热电阻、热电偶的电阻及毫伏信号变换成与输入信号或温度信号呈线性的4-20mA的输出信号。并将信号传送给计算机或其它设备。

一体化温度变送器使用选型

型号举例：
SBWZ-2481/130表示分度号Pt100非隔离智能型，带4-20mA输出无固定热电阻一体化温度变送器
SBWZ-4480/621表示分度号Pt100非隔离常规型，输出与对应输入信号呈线性4-20mA输出固定螺纹锥形套管热电阻一体化温度变送器
SBWZ-2480/435K表示分度号Pt100非隔离常规型，带4-20mA输出固定螺纹铠装热电阻一体化温度变送器
SBWZ-4480/631表示分度号Pt100非隔离常规型，输出与对应输入信号呈线性4-20mA输出固定螺纹锥形套管热电阻一体化温度变送器
SBWZ-2180/430表示分度号Cu50非隔离常规型，带4-20mA输出保护管12mm的固定法兰铜热电阻一体化温度变送器
另订购时还需提供温度使用范围等参数

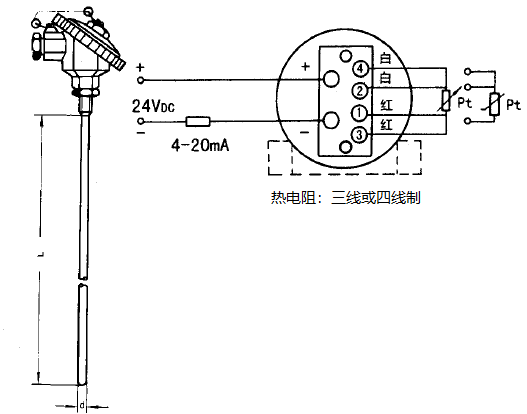

一体化温度变送器安装图片

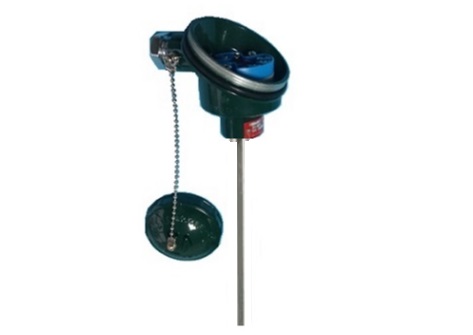

◆SBWZ-2480/136K热电阻一体化温度变送器
L=70-2100mm
d=5-8mm防水接线盒
无固定装置
