SBWZ-2480/24Sd隔爆一体化热电阻温度变送器

作者:三厂销售部
浏览次数:1257
导读:参考单价550-1000元左右,SBW系列隔爆型、本安型带热电阻、热电偶温度变送器,它集热电偶或热电阻同变送器为一体,能直接测量-200~800℃范围内的液体、蒸汽和气体介质的温度,仪表采用二线制传送方式,将温度转变成与热电阻、热电偶,

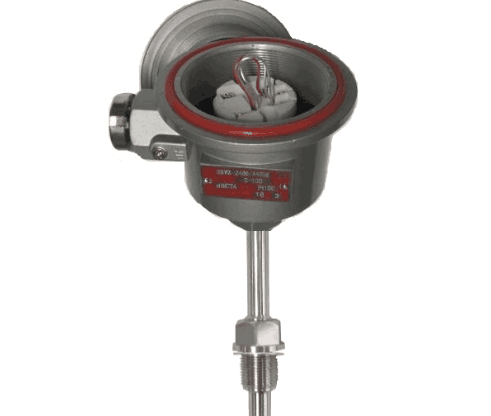

SBWZ-2480/24Sd隔爆一体化热电阻温度变送器

SBWZ-2480/24Sd隔爆一体化热电阻温度变送器简介
SBW系列隔爆型、本安型带热电阻、热电偶温度变送器,它集热电偶或热电阻同变送器为一体,能直接测量-200~800℃范围内的液体、蒸汽和气体介质的温度,仪表采用二线制传送方式,将温度转变成与热电阻、热电偶信号成正比的4-20mA统一输出信号,送显示、记录调节仪表或计算机,上海自动化仪表三厂生产的SBWZ-2480/24Sd隔爆一体化热电阻温度变送器防爆性能符合国家颁布的GB3836标准,能测量-100~500℃范围内的介质温度,还具有耐震、耐潮湿、精度高、功耗低、使用环境温度范围广,工作稳定可靠等优点,被广泛应用于冶金、石油化工、制药、电力、纺织、食品、科研等工业部门。

SBWZ-2480/24Sd隔爆一体化热电阻温度变送器主要技术参数
◆量程范围:-100-200℃,0-500℃间的格挡量程
◆输入类型:Pt100输入型
◆输出类型:输出4-20mA(输出与对应温度呈线性)
◆精度等级:±0.5%FS,可以做成±0.2%FS
◆热电阻精度:A级 ±(0.15℃+0.005|t|),B级 ±(0.30℃+0.005|t|)
◆热电阻保护管直径:Φ16(特殊外径请注明)
◆热电阻保护管材质:不锈钢304,321
◆热电阻接线:三线制接线或四线制接线
◆热电阻响应时间:T0.5≤90S
◆传送方式:二线制
◆工作电源:DC12~35V,额定工作电压DC24V
◆负载电阻:0-600Ω,额定负载250Ω
◆环境温度:-25℃~80℃(危险场合不高于70℃)
◆相对湿度:5%~95%
◆环境温度影响:≤0.05/1℃

温度变送器工作原理
SBW系列热电阻、热电偶温度变送器,它采用是二线制传送方式,将热电阻、热电偶的电阻及毫伏信号变换成与输入信号或温度信号呈线性的4-20mA的输出信号。并将信号传送给计算机或其它设备。

温度变送器使用选型
SBWZ-2480/24Sd隔爆一体化热电阻温度变送器使用选型
型号举例:
SBWZ-2480/24Sd表示输入分度号Pt100常规型,固定螺纹带4-20mA输出的隔爆型一体化热电阻温度变送器
SBWZ-2470/24Sd表示输入分度号Pt100隔离常规型,固定螺纹带4-20mA输出的隔爆型一体化温度变送器
SBWZ-4480/24Si表示输入分度号Pt100常规型,输出与对应输入信号呈线性4-20mA输出的隔爆一体化温度变送器
另订购时还需提供温度、压力、材质等参数

温度变送器安装图片:
SBWZ-2480/24Sd隔爆一体化热电阻温度变送器
SBWZ-2480/24Sd隔爆一体化热电阻温度变送器安装图片
