SBWR-2161智能型热电偶温度变送器

作者:三厂销售部
浏览次数:2640
导读:参考单价300元,SBW系列热电阻、热电偶温度变送器,它采用是二线制传送方式,将热电阻、热电偶的电阻及毫伏信号变换成与输入信号或温度信号呈线性的4-20mA的输出信号。

SBWR-2161智能型热电偶温度变送器

SBWR-2161智能型热电偶温度变送器简介:
SBW系列热电阻、热电偶温度变送器,它采用是二线制传送方式,将热电阻、热电偶的电阻及毫伏信号变换成与输入信号或温度信号呈线性的4-20mA的输出信号。它既可以安装在热电阻、热电偶的接线盒内与之形成一体化结构,又可以做成导轨的形式安装在仪表控制箱内,上海自动化仪表三厂生产的SBWR-2161智能型热电偶温度变送器具有耐震、耐潮湿、精度高、功耗低、使用环境温度范围广,工作稳定可靠等优点,它作为新一代的测温变送仪表被广泛应用于冶金、石油化工、电力、纺织、食品等工业部门

SBWR-2161智能型热电偶温度变送器主要技术参数:
◆量程范围:0-800℃
◆输入类型:E型
◆输出类型:输出4-20mA(输出与对应温度呈线性)
◆精度等级:±0.5%FS,±0.2%FS
◆传送方式:二线制
◆工作电源:DC12~35V,额定工作电压DC24V
◆负载电阻:0-600Ω,额定负载250Ω
◆环境温度:-20℃~70℃(智能型)
◆相对湿度:5%~95%
◆环境温度影响:≤0.05/1℃

温度变送器工作原理:
SBW系列热电阻、热电偶温度变送器,它采用是二线制传送方式,将热电阻、热电偶的电阻及毫伏信号变换成与输入信号或温度信号呈线性的4-20mA的输出信号。并将信号传送给计算机或其它设备。

温度变送器使用选型:
SBWR-2161智能型热电偶温度变送器使用选型
型号举例:
SBWR-2161表示E分度非隔离常规型,输出与对应温度呈线性4-20mA输出的智能型温度变送器

SBWR-4261表示K分度非隔离常规型,输出与对应输入信号呈线性4-20mA输出的智能型温度变送器
SBWR-2160表示E分度非隔离常规型,输出与对应温度呈线性4-20mA输出的温度变送器
SBWR-4160表示E分度非隔离常规型,输出与对应输入信号呈线性4-20mA输出的温度变送器
另订购时还需提供温度使用范围等参数

温度变送器安装图片:
SBWR-2161智能型热电偶温度变送器

SBWR-2161智能型热电偶温度变送器安装图片

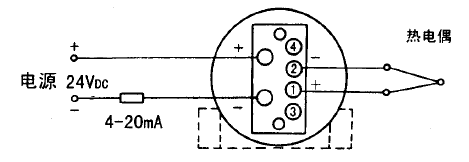

SBWR-2161智能型热电偶温度变送器接线
SBWR-2161智能型热电偶温度变送器接线图
