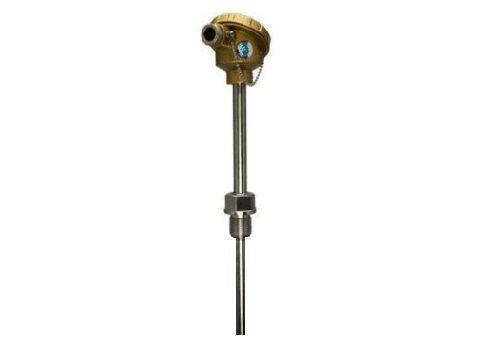

WRN-220T/230T特殊热电偶

WRN-220T/230T特殊热电偶简介
上海自动化仪表三厂WRN-220T/230T特殊热电偶可以直接测量各种工业生产过程中从0℃～1200℃范围内的液体、气体、蒸汽及固体表面的温度，并把温度信号转换成热电动势信号，通过二次仪表转换成被测介质的温度。在实际应用中热电偶有多种结构方式，但工作原理都是一样的，因其结构简单、制造方便、测温范围广、精度高、惯性小和输出信号便于远传等优点，所以在工业生产过程中得到极为广泛的运用。

WRN-220T/230T特殊热电偶技术参数
◆测量范围：0-800℃-1200℃
◆分度号：K分度
◆精度等级：I级( ±1.5℃或±0.004｜t｜) II级( ±2.5℃或±0.0075｜t｜)
◆热电偶类别：镍硅-镍硅
◆接线盒类型：WRN-220T为防溅式接线盒 WRN-230T为防水式接线盒
◆安装方式：固定L螺纹
◆保护管直径：法兰上端16mm，下端4-8mm
◆保护管材质：不锈钢304、321、316、2520、GH3030等
◆保护管插深：l=60-1400mm
◆热响应时间：T0.5<4-8S(在温度出现阶跃变化时，热电偶的输出变化至相当于该变化的50%所需要的时间，用T0.5表示)
◆热电偶公称压力：2.5MPa(一般是指在保护管所能承受的静态外压而不破裂)
◆热电偶标称流速：0米/秒
◆热电偶绝缘电阻：常温绝缘电阻的试验电压为直流500V±50V，大气条件为温度15~35℃，相对湿度45%，大气压力86~106kPa，它的常温绝缘值应≥100MΩ。
◆执行标准：JB/T9238-1999和GB/T18404-2001

产品工作原理
当有两种不同的导体，其两端相互焊接时，两结点处的温度不同，一端温度为测量端或工作端，另一端温度为自由端或冷端，当两端温度存在温差时，就会在回路时产生热电流，配上显示仪表，仪表上就能显示出热电偶所产生的热电动势的对应温度值。热电偶的热电动势将随着测量端或工作端的温度升高而增长，热电偶的热电动势的大小只和导体材质及两端温差有关，和导体的长度、直径无关。

产品使用选型

型号举例：
WRN-430表示K分度固定法兰带防水式接线盒，保护管直径16mm的装配式热电偶，可为双支。
WRE-430表示E分度固定法兰带防水式接线盒，保护管直径16mm的装配式热电偶，可为双支。
WRN-420表示K分度固定法兰带防溅式接线盒，保护管直径16mm的装配式热电偶，可为双支。
WRE-420表示E分度固定法兰带防溅式接线盒，保护管直径16mm的装配式热电偶，可为双支。

产品安装图片

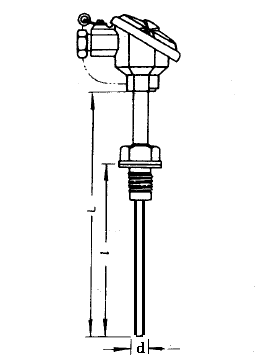

◆WRN-220T特殊热电偶
防溅式接线盒 d=3-8mm
L=l+150mm l=60-1400mm
固定螺纹M27*2或根据需要

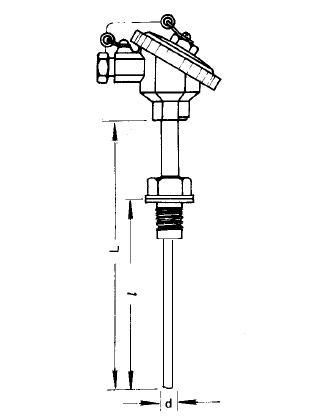

◆WRN-230T特殊热电偶
防水式接线盒 d=3-8mm
L=l+150mm l=60-1400mm
固定螺纹M27*2或根据客户需要
