SBWR-2180/130热电偶一体化温度变送器

作者:三厂销售部
浏览次数:2371
导读:参考单价420-600元,上海自动化仪表三厂SBWR-2180/130热电偶一体化温度变送器产品说明:

SBWR-2180/130热电偶一体化温度变送器

SBWR-2180/130热电偶一体化温度变送器简介
SBW系列带热电阻、热电偶温度变送器,它集热电偶或热电阻同变送器为一体,能直接测量-200~1600℃范围内的液体、蒸汽和气体介质的温度,仪表采用二线制传送方式,将温度转变成与热电阻、热电偶信号成正比的4-20mA统一输出信号,送显示、记录调节仪表或计算机,上海自动化仪表三厂生产的SBWR-2180/130热电偶一体化温度变送器能测量0~600℃范围内的介质温度,还具有耐震、耐潮湿、精度高、功耗低、使用环境温度范围广,工作稳定可靠等优点,它作为新一代的测温变送仪表被广泛应用于冶金、石油化工、制药、电力、纺织、食品、科研等工业部门

SBWR-2180/130热电偶一体化温度变送器主要技术参数
◆量程范围:0-400℃,0-600℃
◆输入类型:E分度
◆输出类型:输出4-20mA(输出与对应温度呈线性)
◆精度等级:±0.5%FS,可以做成±0.2%FS
◆热电偶精度:Ⅰ级(±1.5℃或±0.004|t|)Ⅱ级(±2.5℃或±0.0075|t|)
◆热电偶保护管直径:Φ16(特殊外径请注明)
◆热电偶保护管材质:不锈钢304,321,316
◆热电偶类型:镍铬-铜镍
◆热电偶安装方式:无固定装置
◆热电偶响应时间:T0.5≤90S
◆传送方式:二线制
◆工作电源:DC12~35V,额定工作电压DC24V
◆负载电阻:0-600Ω,额定负载250Ω
◆环境温度:-25℃~80℃(危险场合不高于70℃)
◆相对湿度:5%~95%
◆环境温度影响:≤0.05/1℃

一体化温度变送器工作原理
SBW系列热电阻、热电偶温度变送器,它采用是二线制传送方式,将热电阻、热电偶的电阻及毫伏信号变换成与输入信号或温度信号呈线性的4-20mA的输出信号。并将信号传送给计算机或其它设备。

一体化温度变送器使用选型
SBWR-2180/130热电偶一体化温度变送器使用选型
型号举例:
SBWR-2180/130表示输入分度号E型非隔离常规型,无固定带4-20mA输出的热电偶一体化温度变送器
SBWR-2180/230表示输入分度号E型非隔离常规型,固定螺纹带4-20mA输出的热电偶一体化温度变送器
SBWR-2180/430表示输入分度号E型非隔离常规型,固定法兰带4-20mA输出的热电偶一体化温度变送器
SBWR-2180/631表示输入分度号E型非隔离常规型,固定螺纹锥形套管带4-20mA输出的热电偶一体化温度变送器
另订购时还需提供温度使用范围等参数

一体化温度变送器安装图片

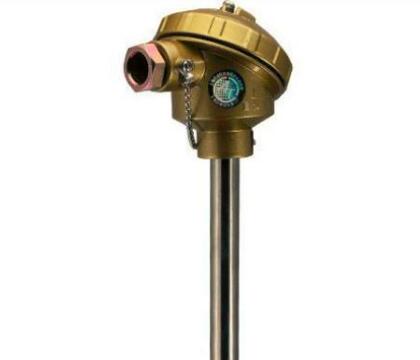

SBWR-2180/130热电偶一体化温度变送器
SBWR-2180/130热电偶一体化温度变送器安装图片
SBWR-2180/130热电偶一体化温度变送器接线
SBWR-2180/130热电偶一体化温度变送器接线图
