WRER-12电站测温用烟道风道热电偶

作者:三厂销售部
浏览次数:1939
导读:参考单价550-900元左右,上海自动化仪表三厂测温仪表的专业生产厂,具有雄厚的设计力量和精湛的制造技术,一九八三年,我厂被原机械工业部定点为我国30万、60万千瓦等发电机组及辅机提供配套测温仪表,随着我国电力工业的不断发展

WRER-12电站测温用烟道风道热电偶

WRER-12电站测温用烟道风道热电偶简介
上海自动化仪表三厂测温仪表的专业生产厂,具有雄厚的设计力量和精湛的制造技术,一九八三年,我厂被原机械工业部定点为我国30万、60万千瓦等发电机组及辅机提供配套测温仪表,随着我国电力工业的不断发展,急需各种适用于电站的热电偶热电阻,以代替进口。因此我厂先后引进了专业制造技术和设备,并在原有产品基础上,参考美国的EBASCO规格,对产品进行重新设计,WRER-12电站测温用烟道风道热电偶即为我厂增加的新品种之一,整个配套系列的品种、规格完全符合国产或引进的30万、60万千瓦发电机组以及国内其它机组的需要,并以优异的质量来满足市场。

WRER-12电站测温用烟道风道热电偶主要技术参数
◆测量范围:0-600℃
◆分度号:E分度
◆精度等级:Ⅰ级(±1.5℃或±0.004|t|)Ⅱ级(±2.5℃或±0.0075|t|)
◆热电偶类别:镍铬-铜镍
◆保护管材质:不锈钢304,321或其它
◆保护管插深:230mm,430mm,630mm,1130mm等
◆热响应时间:T0.5<90S(在温度出现阶跃变化时,热电偶的输出变化至相当于该变化的50%,所需要的时间称为热响应时间,用T0.5表示)。
◆热电偶公称压力:≤10MPa(一般是指在室温情况下保护管所能承受的静态外压而不破裂。实际上容许工作压力不仅与保护管材料、直径壁厚有关,还与其结构形式,安装方法,置入深度以及被测介质的流速和种类等有关)。
◆热电偶流速:≤1m/s
◆热电偶绝缘电阻(常温):常温绝缘电阻的试验电压为直流500V±50V,大气条件为温度15~35℃,相对湿度45%,大气压力86~106kPa,它的常温绝缘值应≥100MΩ。
◆执行标准:JB/T9238-1999和JB/T8622-1997标准

热电偶工作原理
当有两种不同的导体,其两端相互焊接时,两结点处的温度不同,一端温度为测量端或工作端,另一端温度为自由端或冷端,当两端温度存在温差时,就会在回路时产生热电流,配上显示仪表,仪表上就能显示出热电偶所产生的热电动势的对应温度值。热电偶的热电动势将随着测量端或工作端的温度升高而增长,热电偶的热电动势的大小只和导体材质及两端温差有关,和导体的长度、直径无关。

烟道风道热电偶型号举例:
WRNR-12表示K分度带防水接线盒,固定螺纹式电站测温用烟道风道热电偶,可为双支
WRER-12表示E分度带防水接线盒,固定螺纹式电站测温用烟道风道热电偶,可为双支

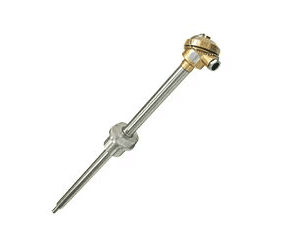

热电偶安装图片
WRER-12电站测温用烟道风道热电偶
WRER-12电站测温用烟道风道热电偶安装图片
