WRER-15电站测温用低温低压热电偶

WRER-15电站测温用低温低压热电偶简介
上海自动化仪表三厂测温仪表的专业生产厂，具有雄厚的设计力量和精湛的制造技术，一九八三年，我厂被原机械工业部定点为我国30万、60万千瓦等发电机组及辅机提供配套测温仪表，随着我国电力工业的不断发展，急需各种适用于电站的热电偶热电阻，以代替进口。因此我厂先后引进了专业制造技术和设备，并在原有产品基础上，参考美国的EBASCO规格，对产品进行重新设计，WRER-15电站测温用低温低压热电偶即为我厂增加的新品种之一，整个配套系列的品种、规格完全符合国产或引进的30万、60万千瓦发电机组以及国内其它机组的需要，并以优异的质量来满足市场。

WRER-15电站测温用低温低压热电偶主要技术参数
◆测量范围：0-300-600℃
◆分度号：E分度
◆精度等级：Ⅰ级（±1.5℃或±0.004｜t｜）Ⅱ级（±2.5℃或±0.0075｜t｜）
◆热电偶类别：镍铬-铜镍
◆保护管材质：不锈钢304，321或其它
◆保护管插深：50mm，100mm，150mm，200mm，250mm，300mm，350mm，400mm，500mm等
◆热响应时间：T0.5<90S（在温度出现阶跃变化时，热电偶的输出变化至相当于该变化的50%，所需要的时间称为热响应时间，用T0.5表示）。
◆热电偶公称压力：≤10MPa（一般是指在室温情况下保护管所能承受的静态外压而不破裂。实际上容许工作压力不仅与保护管材料、直径壁厚有关，还与其结构形式，安装方法，置入深度以及被测介质的流速和种类等有关）。
◆热电偶流速：≤10m/s
◆热电偶绝缘电阻（常温）：常温绝缘电阻的试验电压为直流500V±50V，大气条件为温度15~35℃，相对湿度45%，大气压力86~106kPa，它的常温绝缘值应≥100MΩ。
◆执行标准：JB/T9238-1999和JB/T8622-1997标准

热电偶工作原理
当有两种不同的导体，其两端相互焊接时，两结点处的温度不同，一端温度为测量端或工作端，另一端温度为自由端或冷端，当两端温度存在温差时，就会在回路时产生热电流，配上显示仪表，仪表上就能显示出热电偶所产生的热电动势的对应温度值。热电偶的热电动势将随着测量端或工作端的温度升高而增长，热电偶的热电动势的大小只和导体材质及两端温差有关，和导体的长度、直径无关。

低温低压热电偶型号举例：
WRNR-15表示K分度带防水接线盒，固定螺纹式电站测温用低温低压热电偶，可为双支
WRER-15表示E分度带防水接线盒，固定螺纹式电站测温用低温低压热电偶，可为双支

热电偶安装图片

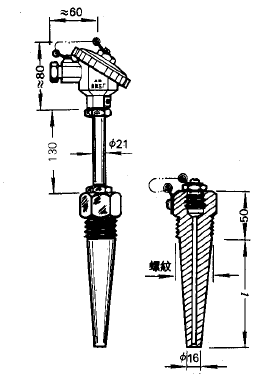

◆WRER-15电站测温用低温低压热电偶（保护管III型 螺纹M33*2）
