WRET-11电站锅炉炉壁热电偶

作者:三厂销售部
浏览次数:2679
导读:参考单价140-1100元,上海自动化仪表三厂WRET-11电站锅炉炉壁热电偶采用直径3-8mm的铠装热电偶做测温元件,连接紧固在带有不同曲面的不锈钢导热板上,可用于锅炉管壁、炉壁及其它圆柱体表面的温度测量。

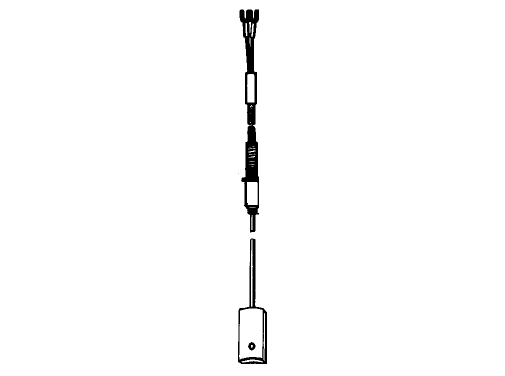

WRET-11电站锅炉炉壁热电偶

WRET-11电站锅炉炉壁热电偶简介
上海自动化仪表三厂测温仪表的专业生产厂,具有雄厚的设计力量和精湛的制造技术,本厂生产的WRET-11电站锅炉炉壁热电偶采用直径3-8mm的铠装热电偶做测温元件,连接紧固在带有不同曲面的不锈钢导热板上,可用于锅炉管壁、炉壁及其它圆柱体表面的温度测量。

WRET-11电站锅炉炉壁热电偶主要技术参数
◆测量范围:0-600℃
◆分度号:E分度
◆精度等级:Ⅰ级(±1.5℃或±0.004|t|)Ⅱ级(±2.5℃或±0.0075|t|)
◆热电偶类别:镍铬-铜镍
◆保护管材质:不锈钢304、321、316等
◆保护管直径:3-8mm
◆保护管插深:L=2500-23000mm
◆热响应时间:接壳式为0.5-4秒,绝缘式为1-8秒
◆安装方式:三点焊接(A为焊接点处)或用M8螺钉固定
◆曲面尺寸:R=29或R=100
◆导热板尺寸:20*40mm
◆热电偶绝缘电阻(常温):常温绝缘电阻的试验电压为直流500V±50V,大气条件为温度15~35℃,相对湿度45%,大气压力86~106kPa,它的常温绝缘值应≥100MΩ。
◆执行标准:GB/T18404-2001

工作原理
当有两种不同的导体,其两端相互焊接时,两结点处的温度不同,一端温度为测量端或工作端,另一端温度为自由端或冷端,当两端温度存在温差时,就会在回路时产生热电流,配上显示仪表,仪表上就能显示出热电偶所产生的热电动势的对应温度值。热电偶的热电动势将随着测量端或工作端的温度升高而增长,热电偶的热电动势的大小只和导体材质及两端温差有关,和导体的长度、直径无关。

型号举例:
WRNT-11表示K分度带补偿导线,导热块式电站锅炉炉壁热电偶,可为双支
WRET-11表示E分度带补偿导线,导热块式电站锅炉炉壁热电偶,可为双支

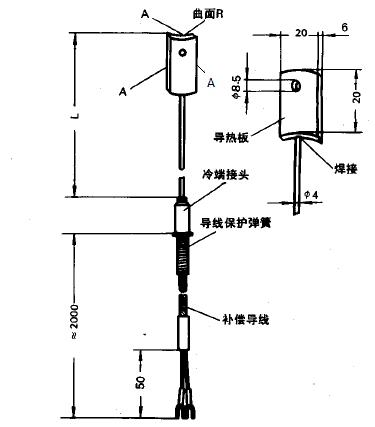

安装图片
WRET-11电站锅炉炉壁热电偶
A为导热块焊接点处
L=2500-23000mm
WRET-11电站锅炉炉壁热电偶安装图片
