WZC-220固定螺纹防溅式铜热电阻

WZC-220固定螺纹防溅式铜热电阻

参考单价190-500元,上海自动化仪表三厂WZC-220固定螺纹防溅式铜热电阻是低温区最常用的一种温度检测仪表


订购热线:13501686122

立即咨询
WZC-220固定螺纹防溅式铜热电阻产品详情

WZC-220固定螺纹防溅式铜热电阻

产品简介
参考单价190-500元,上海自动化仪表三厂WZC-220固定螺纹防溅式铜热电阻是低温区最常用的一种温度检测仪表。热电阻测温是基于金属导体的电阻值随温度的增加而增加这一特性来进行温度测量的。它具有结构简单,制作方便,测量精度高,性能稳定,输出信号大等优点。它可以直接测量各种生产过程中从-50℃至100℃范围内的液体、气体及固体表温度,还可以和显示仪表、记录仪表和电子调节器配套使用。

产品技术参数
◆测量范围:-50~100℃
◆分度号:Cu50
◆精度等级: ±(0.30℃+0.006|t|)
◆接线盒形式:防溅式接线盒
◆安装方式:固定螺纹式
◆保护管直径:12mm
◆保护管材质:不锈钢304、321等
◆保护管插深:l=75-1500mm
◆热电阻接线:二线制接线
◆热响应时间:T0.5≤100S(在温度出现阶跃变化时,热电阻的输出变化至相当于该变化的50%,所需要的时间称为热响应时间,用T0.5表示)
◆热电阻公称压力:4MPa(一般是指在室温情况下保护管所能承受的静态外压而不破裂)
◆热电阻标称流速:0米/秒
◆热电阻自热影响:通过热电阻中测量电流5mA时,测得的电阻增量换算成温度值应不大于0.30℃。
◆热电阻绝缘电阻:常温绝缘电阻的试验电压可取直流10~100V任意值,环境温度在15~35℃范围内,相对湿度应不大于80%。常温绝缘电阻值应不小于100MΩ。
◆执行标准:JB/T8622-1997

产品工作原理
热电阻分为铂热电阻和铜热电阻两大类。热电阻是利用金属导体的电阻值随温度变化而变化的特性来测量温度的。热电阻的受热部分(感温元件)是用金属丝均匀地双绕在绝缘材料制成的骨架上而制成的。当被测介质有温度阶梯存在时,所测得的温度是感温元件所在范围内介质的平均温度。为了适应工业需求的多样化,现在已开始采用镍、锰等材料制造热电阻。热电阻通常需要把电阻信号通过引线连接到显示仪表,记录仪表或计算机上。

产品使用选型
WZC-220固定螺纹防溅式铜热电阻使用选型
型号举例:
WZP-231表示分度号Pt100固定螺纹带防水式接线盒,保护管直径12mm的装配式热电阻,可为双支
WZP-221表示分度号Pt100固定螺纹带防溅式接线盒,保护管直径12mm的装配式热电阻,可为双支
WZP-230表示分度号Pt100固定螺纹带防水式接线盒,保护管直径16mm的装配式热电阻,可为双支
WZP-220表示分度号Pt100固定螺纹带防溅式接线盒,保护管直径16mm的装配式热电阻,可为双支
WZC-230表示分度号Cu50固定螺纹带防水式接线盒,保护管直径12mm的装配式铜热电阻
WZC-220表示分度号Cu50固定螺纹带防溅式接线盒,保护管直径12mm的装配式铜热电阻

产品安装图片

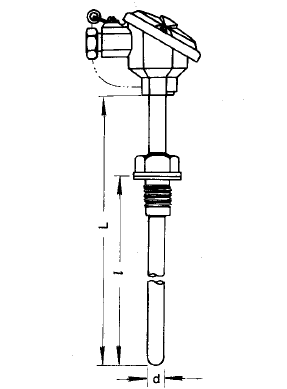

WZC-220固定螺纹防溅式铜热电阻
L=l+150mm l=75-1500mm d=12mm

固定螺纹M27*2或根据需要
WZC-220固定螺纹防溅式铜热电阻安装图片
