WRE-230固定螺纹防水接线盒热电偶

作者:三厂销售部
浏览次数:2523
导读:参考单价130-400元左右,上海自动化仪表三厂 WRN系列热电偶是温度测量仪表中常用的测温元件,它可以直接测量各种工业生产过程中从0℃~600℃范围内的液体、气体、蒸汽及固体表面的温度,并把温度信号转换成热电动势信号。

WRE-230固定螺纹防水接线盒热电偶

WRE-230固定螺纹防水接线盒热电偶简介
上海自动化仪表三厂WRE系列热电偶是温度测量仪表中常用的测温元件,它可以直接测量各种工业生产过程中从0℃~600℃范围内的液体、气体、蒸汽及固体表面的温度,并把温度信号转换成热电动势信号,通过二次仪表转换成被测介质的温度。在实际应用中热电偶有多种结构方式,但工作原理都是一样的,因其结构简单、制造方便、测温范围广、精度高、惯性小和输出信号便于远传等优点,所以在工业生产过程中得到极为广泛的运用。

WRE-230固定螺纹防水接线盒热电偶主要技术参数
◆测量范围:0-600℃
◆分度号:E分度
◆精度等级:Ⅰ级(±1.5℃或±0.004|t|)
Ⅱ级(±2.5℃或±0.0075|t|)
◆热电偶类别:镍铬-铜镍
◆热响应时间:(T0.5
<90S)在温度出现阶跃变化时,热电偶的输出变化至相当于该变化的50%,所需要的时间称为热响应时间,用T0.5表示。
◆热电偶公称压力:一般是指在室温情况下保护管所能承受的静态外压而不破裂。实际上容许工作压力不仅与保护管材料、直径壁厚有关,还与其结构形式,安装方法,置入深度以及被测介质的流速和种类等有关。
◆热电偶最小置入深度:应不小于其保护管外径的8~10倍(特殊产品例外)。
◆热电偶绝缘电阻(常温):常温绝缘电阻的试验电压为直流500V±50V,大气条件为温度15~35℃,相对湿度45%,大气压力86~106kPa,它的常温绝缘值应≥100MΩ。
◆执行标准:JB/T9238-1999

热电偶工作原理
当有两种不同的导体,其两端相互焊接时,两结点处的温度不同,一端温度为测量端或工作端,另一端温度为自由端或冷端,当两端温度存在温差时,就会在回路时产生热电流,配上显示仪表,仪表上就能显示出热电偶所产生的热电动势的对应温度值。热电偶的热电动势将随着测量端或工作端的温度升高而增长,热电偶的热电动势的大小只和导体材质及两端温差有关,和导体的长度、直径无关。

   热电偶使用选型
  WRE-230固定螺纹防水接线盒热电偶使用选型
  型号举例:

  WRE-230表示E分度固定螺纹装置带防水接线盒,保护管直径16mm的装配式热电偶,可为双支。

WRE-220表示E分度固定螺纹装置带防溅接线盒,保护管直径16mm的装配式热电偶,可为双支。
  另外订购时还需提供插深,使用温度及材质等参数

热电偶安装图片

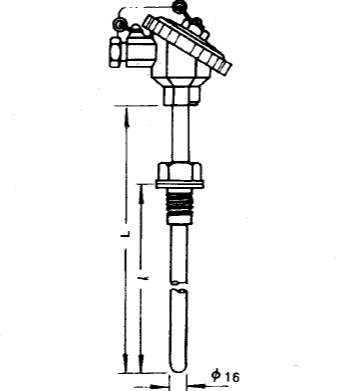

WRE-230固定螺纹防水接线盒热电偶(螺纹M27*2)

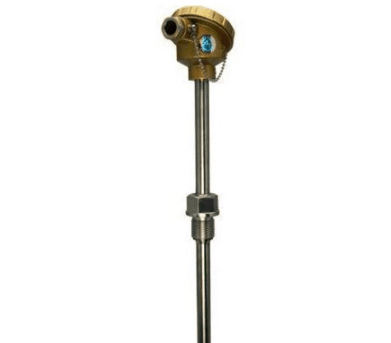

WRE-230固定螺纹防水接线盒热电偶安装图片
