SBWR-2380/331热电偶一体化温度变送器

SBWR-2380/331热电偶一体化温度变送器

参考单价1800-4600元,上海自动化仪表三厂SBW系列带热电阻、热电偶温度变送器,它集热电偶或热电阻同变送器为一体,能直接测量-200~1600℃范围内的液体、蒸汽和气体介质的温度,仪表采用二线制传送方式,将温度转变成与热电阻、热电偶信号成正比的4-20mA统一


订购热线:13501686122

立即咨询
SBWR-2380/331热电偶一体化温度变送器产品详情

SBWR-2380/331热电偶一体化温度变送器

SBWR-2380/331热电偶一体化温度变送器简介
SBW系列带热电阻、热电偶温度变送器,它集热电偶或热电阻同变送器为一体,能直接测量-200~1600℃范围内的液体、蒸汽和气体介质的温度,仪表采用二线制传送方式,将温度转变成与热电阻、热电偶信号成正比的4-20mA统一输出信号,送显示、记录调节仪表或计算机,上海自动化仪表三厂生产的SBWR-2380/331热电偶一体化温度变送器能测量0~1600℃范围内的介质温度,还具有耐震、耐潮湿、精度高、功耗低、使用环境温度范围广,工作稳定可靠等优点,它作为新一代的测温变送仪表被广泛应用于冶金、石油化工、制药、电力、纺织、食品、科研等工业部门

SBWR-2380/331热电偶一体化温度变送器主要技术参数
◆量程范围:600-1300-1600℃
◆输入类型:S分度
◆输出类型:输出4-20mA(输出与对应温度呈线性)
◆精度等级:±0.5%FS,可以做成±0.2%FS
◆热电偶精度:±1.5℃或±0.0025|t|
◆热电偶保护管直径:25mm
◆热电偶保护管材质:双层刚玉管
◆热电偶类型:铂铑10-铂
◆热电偶安装方式:活动法兰式
◆热电偶响应时间:T0.5≤220S
◆传送方式:二线制
◆工作电源:DC12~35V,额定工作电压DC24V
◆负载电阻:0-600Ω,额定负载250Ω
◆环境温度:-25℃~80℃(危险场合不高于70℃)
◆相对湿度:5%~95%
◆环境温度影响:≤0.05/1℃

一体化温度变送器工作原理
SBW系列热电阻、热电偶温度变送器,它采用是二线制传送方式,将热电阻、热电偶的电阻及毫伏信号变换成与输入信号或温度信号呈线性的4-20mA的输出信号。并将信号传送给计算机或其它设备。

一体化温度变送器使用选型
SBWR-2380/331热电偶一体化温度变送器使用选型
型号举例:
SBWR-2380/131表示输入分度号S型非隔离常规型,无固定带4-20mA输出的热电偶一体化温度变送器
SBWR-2380/231表示输入分度号S型非隔离常规型,固定螺纹带4-20mA输出的热电偶一体化温度变送器
SBWR-2380/331表示输入分度号S型非隔离常规型,活动法兰带4-20mA输出的热电偶一体化温度变送器
SBWR-2380/431表示输入分度号S型非隔离常规型,固定法兰带4-20mA输出的热电偶一体化温度变送器
SBWR-2180/530表示输入分度号E型非隔离常规型,直角形带4-20mA输出的热电偶一体化温度变送器
SBWR-2180/631表示输入分度号E型非隔离常规型,固定螺纹锥形套管带4-20mA输出的热电偶一体化温度变送器
另订购时还需提供温度使用范围等参数

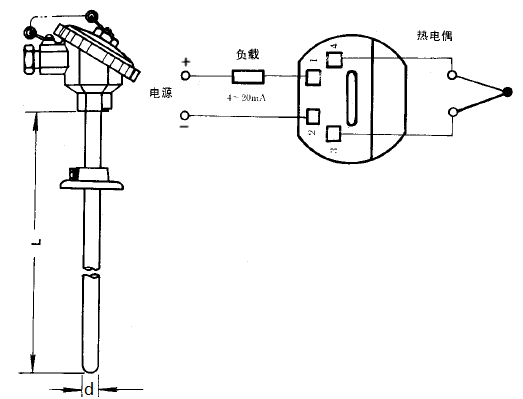

一体化温度变送器安装图片
SBWR-2380/331热电偶一体化温度变送器
L=150mm-1600mm防水接线盒
d=25mm双层刚玉管
活动法兰外径95mm中心距65mm

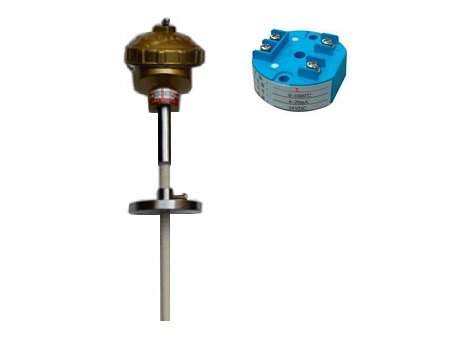

SBWR-2380/331热电偶一体化温度变送器安装图片
