SBWZ-2480/631热电阻一体化温度变送器

作者:三厂销售部
浏览次数:2172
导读:参考单价500-800元,上海自动化仪表三厂生产的SBWZ-2480/631热电阻一体化温度变送器能测量-100~500℃范围内的介质温度,还具有耐震、耐潮湿、精度高、功耗低、使用环境温度范围广,工作稳定可靠等优点,它作为新一代的测温变送仪表被广泛应用于冶金、石油化工

SBWZ-2480/631热电阻一体化温度变送器

SBWZ-2480/631热电阻一体化温度变送器简介
SBW系列带热电阻、热电偶温度变送器,它集热电偶或热电阻同变送器为一体,能直接测量-200~1600℃范围内的液体、蒸汽和气体介质的温度,仪表采用二线制传送方式,将温度转变成与热电阻、热电偶信号成正比的4-20mA统一输出信号,送显示、记录调节仪表或计算机,上海自动化仪表三厂生产的SBWZ-2480/631热电阻一体化温度变送器能测量-100~500℃范围内的介质温度,还具有耐震、耐潮湿、精度高、功耗低、使用环境温度范围广,工作稳定可靠等优点,它作为新一代的测温变送仪表被广泛应用于冶金、石油化工、制药、电力、纺织、食品、科研等工业部门

SBWZ-2480/631热电阻一体化温度变送器主要技术参数
◆量程范围:-100-200℃,0-500℃
◆输入类型:Pt100输入型
◆输出类型:输出4-20mA(输出与对应温度呈线性)
◆精度等级:±0.5%FS,可以做成±0.2%FS
◆热电阻精度:A级 ±(0.15℃+0.005|t|),B级 ±(0.30℃+0.005|t|)
◆热电阻保护管直径:锥形保护套管
◆热电阻保护管材质:不锈钢304,321,316
◆热电阻接线:三线制接线或四线制接线
◆热电阻响应时间:T0.5≤90S
◆热电阻安装方式:活动法兰式
◆传送方式:二线制
◆工作电源:DC12~35V,额定工作电压DC24V
◆负载电阻:0-600Ω,额定负载250Ω
◆环境温度:-25℃~80℃(危险场合不高于70℃)
◆相对湿度:5%~95%
◆环境温度影响:≤0.05/1℃

一体化温度变送器工作原理
SBW系列热电阻、热电偶温度变送器,它采用是二线制传送方式,将热电阻、热电偶的电阻及毫伏信号变换成与输入信号或温度信号呈线性的4-20mA的输出信号。并将信号传送给计算机或其它设备。

一体化温度变送器使用选型
SBWZ-2480/631热电阻一体化温度变送器使用选型
型号举例:
SBWZ-2480/621表示分度号Pt100非隔离常规型,带4-20mA输出固定螺纹锥形套管热电阻一体化温度变送器
SBWZ-4480/621表示分度号Pt100非隔离常规型,输出与对应输入信号呈线性4-20mA输出固定螺纹锥形套管热电阻一体化温度变送器
SBWZ-2480/631表示分度号Pt100非隔离常规型,带4-20mA输出固定螺纹锥形套管热电阻一体化温度变送器
SBWZ-4480/631表示分度号Pt100非隔离常规型,输出与对应输入信号呈线性4-20mA输出固定螺纹锥形套管热电阻一体化温度变送器
SBWZ-2180/430表示分度号Cu50非隔离常规型,带4-20mA输出保护管12mm的固定法兰铜热电阻一体化温度变送器
另订购时还需提供温度使用范围等参数

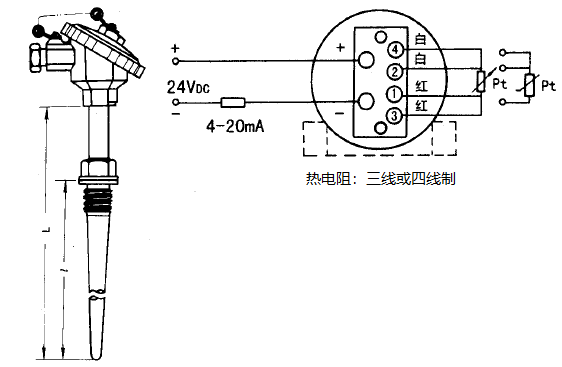

一体化温度变送器安装图片
SBWZ-2480/631热电阻一体化温度变送器
L=l=150mm l=75-500mm 防水接线盒
固定螺纹M33*2或根据需要
锥形套管上端直径28mm下端直径16mm

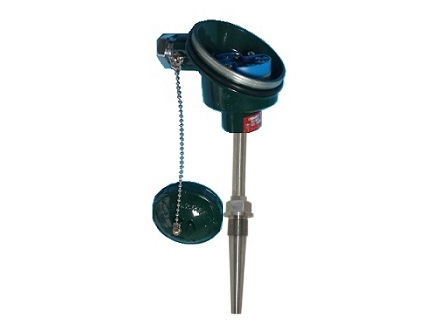

SBWZ-2480/631热电阻一体化温度变送器安装图片
