WRET-01螺纹压簧固定热电偶

作者:上海自动化仪表三厂
来源: http://www.saic3c.cn
浏览次数:4237
导读:参考单价90-200元左右,上海自动化仪表三厂 WRET-01螺纹压簧固定式热电偶 通过压簧将热电偶端部与被测物的表面紧贴,以提高测量的可靠性和准确性。它与显示仪表等配套使用,可直接测量 0 ~ 400℃ 范围内的温度。

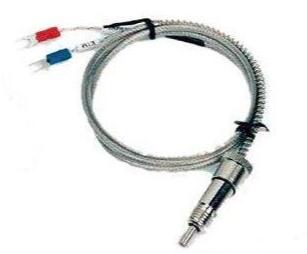

WRET-01螺纹压簧固定热电偶

WRET-01螺纹压簧固定热电偶简介
上海自动化仪表三厂WRET-01螺纹压簧固定式热电偶通过压簧将热电偶端部与被测物的表面紧贴,以提高测量的可靠性和准确性。它与显示仪表等配套使用,可直接测量0400℃范围内的温度。热电偶带有软性延长导线,可以自由弯曲,具有热响应时间小,使用方便等特点,适用于塑料出机、轻纺、食品等工业

WRET-01螺纹压簧固定热电偶主要技术参数
◆测量范围:0-400℃
◆分度号:E分度
◆精度等级:
Ⅱ级(±2.5℃或±0.0075|t|)
◆热电偶类别:镍铬-铜镍
◆热响应时间:(T0.5
<5S)在温度出现阶跃变化时,热电偶的输出变化至相当于该变化的50%,所需要的时间称为热响应时间,用T0.5表示。
◆保护管材料:不锈钢(304或321)
◆热电偶最小置入深度:应不小于其保护管外径的6~12倍(特殊产品例外)。
◆热电偶绝缘电阻(常温):常温绝缘电阻的试验电压为直流500V±50V,大气条件为温度15~35℃,相对湿度45%,大气压力86~106kPa,它的常温绝缘值应≥100MΩ。
◆执行标准:JB/T9238-1999

热电偶工作原理
当有两种不同的导体,其两端相互焊接时,两结点处的温度不同,一端温度为测量端或工作端,另一端温度为自由端或冷端,当两端温度存在温差时,就会在回路时产生热电流,配上显示仪表,仪表上就能显示出热电偶所产生的热电动势的对应温度值。热电偶的热电动势将随着测量端或工作端的温度升高而增长,热电偶的热电动势的大小只和导体材质及两端温差有关,和导体的长度、直径无关。

热电偶安装图片

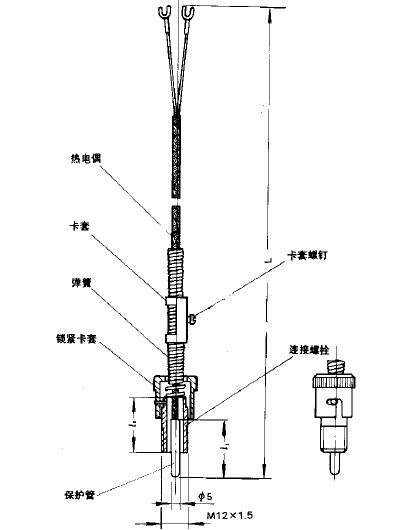

WRET-01螺纹压簧固定热电偶(补偿导线式)

WRET-01螺纹压簧固定热电偶安装图片
