WRE-13B焊接式锥形套管热电偶

WRE-13B焊接式锥形套管热电偶

参考单价500-900元左右,套管式热电偶、热电阻作为温度测量仪表可与显示仪表配套实现温度的显示和控制, 上海自动化仪表三厂 生产的WRE-13B焊接式锥形套管热电偶可以 直接测量和控制生产过程中0-600℃范围的气体,液体和蒸汽的温度。


订购热线:13501686122

立即咨询
WRE-13B焊接式锥形套管热电偶产品详情

WRE-13B焊接式锥形套管热电偶

WRE-13B焊接式锥形套管热电偶简介
套管式热电偶、热电阻作为温度测量仪表可与显示仪表配套实现温度的显示和控制,上海自动化仪表三厂生产的WRE-13B焊接式锥形套管热电偶可以直接测量和控制生产过程中0-600℃范围的气体,液体和蒸汽的温度,不仅可用于发电厂管道的温度测量,同时也可用于其它工业部门生产过程中的温度测量

WRE-13B焊接式锥形套管热电偶主要技术参数
◆测量范围:0-600℃
◆分度号:E分度
◆精度等级:Ⅰ级(±1.5℃或±0.004|t|)
Ⅱ级(±2.5℃或±0.0075|t|)
◆热电偶类别:镍铬-铜镍,可以为双支
◆保护管材质:不锈钢304,321,316或其它
◆保护管插深:50mm,100mm,150mm
◆热响应时间:T0.5<120S(在温度出现阶跃变化时,热电偶的输出变化至相当于该变化的50%,所需要的时间称为热响应时间,用T0.5表示
◆热电偶公称压力:≤29.4MPa(一般是指在室温情况下保护管所能承受的静态外压而不破裂。实际上容许工作压力不仅与保护管材料、直径壁厚有关,还与其结构形式,安装方法,置入深度以及被测介质的流速和种类等有关)。
◆热电偶流速:≤100m/s
◆热电偶绝缘电阻(常温):常温绝缘电阻的试验电压为直流500V±50V,大气条件为温度15~35℃,相对湿度45%,大气压力86~106kPa,它的常温绝缘值应≥100MΩ。
◆执行标准:JB/T9238-1999和JB/T8622-1997标准

热电偶工作原理
当有两种不同的导体,其两端相互焊接时,两结点处的温度不同,一端温度为测量端或工作端,另一端温度为自由端或冷端,当两端温度存在温差时,就会在回路时产生热电流,配上显示仪表,仪表上就能显示出热电偶所产生的热电动势的对应温度值。热电偶的热电动势将随着测量端或工作端的温度升高而增长,热电偶的热电动势的大小只和导体材质及两端温差有关,和导体的长度、直径无关。

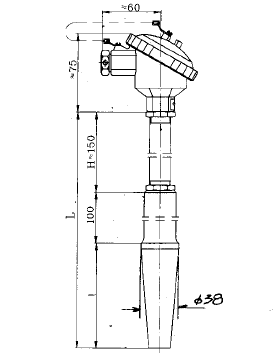

热电偶安装图片
WRE-13B焊接式锥形套管热电偶
WRE-13B焊接式锥形套管热电偶安装图片
