WSSN-411径向不锈钢耐震双金属温度计

WSSN-411径向不锈钢耐震双金属温度计简介
双金属温度计是用于测量中、低温的现场检测仪表，它具有易读数，安全可靠，使用寿命长等优点，上海自动化仪表三厂生产的WSSN-411径向不锈钢耐震双金属温度计可以直接测量工业生产过程中-60℃~500℃范围内的液体、气体和蒸汽等介质的温度。

WSSN-411径向不锈钢耐震双金属温度计主要技术参数
◆测量范围：-60~500℃
◆精度等级： 1.5级（可以做成1.0级）
◆标度盘公称直径：100mm
◆插入深度：L=70~1800mm
◆保护管直径：d=Φ8、Φ10（尾管长度75～1500mm）
◆保护管材质：不锈钢304,321、316或其它
◆安装螺纹：可动外螺纹M27*2其它请注明
◆响应时间：≤40S
◆使用环境温度：室内-25~55℃；室外-40~75℃
◆相对湿度：5~100%
◆防护等级：IP65
◆执行标准 JB/T8803-1998

工作原理
双金属温度计是利用两种不同金属的膨胀系数不同的原理而工作的。将双金属片绕制成螺旋管状的一端被固定，另一自由端与指针连接，随着温度的变化而转动，并带动指针在表盘上显示对应的温度。

使用选型

选型举例：
WSSN-401 表示表盘直径Φ100mm的可动外螺纹连接，轴向型不锈钢耐震双金属温度计
WSSN-411 表示表盘直径Φ100mm的可动外螺纹连接，径向型不锈钢耐震双金属温度计
WSSN-471 表示表盘直径Φ100mm的可动外螺纹连接，万向型热套式不锈钢耐震双金属温度计
另外还需要提供插深，材质和使用温度

安装图片

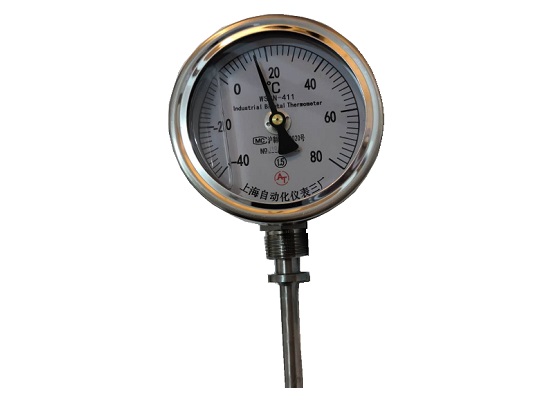

◆WSSN-411径向不锈钢耐震双金属温度计
D=111,A=87,B=22,C=46
可动外螺纹M27*2或根据需要
