WSS-374固定法兰万向抽芯式双金属温度计

作者:三厂销售部
浏览次数:2135
导读:参考单价260-450元,上海自动化仪表三厂生产的WSS-374固定法兰万向抽芯式双金属温度计可以直接测量工业生产过程中-50℃~500℃范围内的液体、气体和蒸汽等介质的温度。

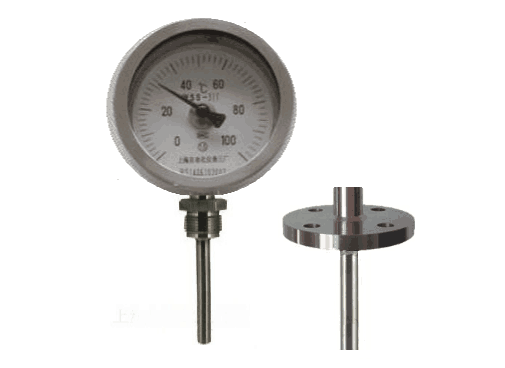

WSS-374固定法兰万向抽芯式双金属温度计

WSS-374固定法兰万向抽芯式双金属温度计简介
双金属温度计是用于测量中、低温的现场检测仪表,它具有易读数,安全可靠,使用寿命长等优点,上海自动化仪表三厂生产的WSS-374固定法兰万向抽芯式双金属温度计可以直接测量工业生产过程中-50℃~500℃范围内的液体、气体和蒸汽等介质的温度。

WSS-474固定法兰万向抽芯式双金属温度计主要技术参数
◆测量范围:-50~500℃
◆精度等级: 1.5级(可以做成1.0级)
◆标度盘公称直径:60mm
◆插入深度:L=75~1600mm
◆保护管直径:d=Φ6、Φ10
◆保护管材质:不锈钢304,321或其它
◆安装螺纹:M27*2或根据需要
◆响应时间:≤60S
◆使用环境温度:室内-25~55℃;室外-40~85℃
◆相对湿度:5~100%
◆防护等级:IP65
◆执行标准 JB/T8803-1998

双金属温度计工作原理
双金属温度计是利用两种不同金属的膨胀系数不同的原理而工作的。将双金属片绕制成螺旋管状的一端被固定,另一自由端与指针连接,随着温度的变化而转动,并带动指针在表盘上显示对应的温度

双金属温度计使用选型
WSS-374固定法兰万向抽芯式双金属温度计使用选型
选型举例:
WSS-301 表示表盘直径Φ60mm的可动外螺纹连接,轴向型双金属温度计
WSS-311 表示表盘直径Φ60mm的可动外螺纹连接,径向型双金属温度计
WSS-351 表示表盘直径Φ60mm的可动外螺纹连接,轴向抽芯式双金属温度计
WSS-361 表示表盘直径Φ60mm的可动外螺纹连接,径向抽芯式双金属温度计
WSS-371 表示表盘直径Φ60mm的可动外螺纹连接,万向型抽芯式双金属温度计
WSS-374 表示表盘直径Φ60mm的固定法兰连接,万向抽芯式双金属温度计
WSS-381 表示表盘直径Φ60mm的可动外螺纹连接,万向型双金属温度计

双金属温度计安装图片
WSS-374固定法兰万向抽芯式双金属温度计
D=70,A=150,A'=90,B=22,C=59
t为M27*2外 d=10mm d1=16mm
t1为M27*2内 L=75-1600mm
固定法兰外径125mm中心距85mm或根据需要
WSS-374固定法兰万向抽芯式双金属温度计安装图片
