WSS-351可动外螺纹轴向抽芯式双金属温度计

作者:三厂销售部
浏览次数:91
导读:参考单价120-400元,双金属温度计是用于测量中、低温的现场检测仪表,它具有易读数,安全可靠,使用寿命长等优点,上海自动化仪表三厂生产的WSS-351可动外螺纹轴向抽芯式双金属温度计可以直接测量工业生产过程中-60℃~600℃范围内的液体、气体和蒸汽等介质的

WSS-351可动外螺纹轴向抽芯式双金属温度计

WSS-351可动外螺纹轴向抽芯式双金属温度计简介
双金属温度计是用于测量中、低温的现场检测仪表,它具有易读数,安全可靠,使用寿命长等优点,上海自动化仪表三厂生产的WSS-351可动外螺纹轴向抽芯式双金属温度计可以直接测量工业生产过程中-60℃~600℃范围内的液体、气体和蒸汽等介质的温度。

WSS-351可动外螺纹轴向抽芯式双金属温度计主要技术参数
◆测量范围:-40~500℃
◆精度等级: 1.5级(可以做成1.0级)
◆标度盘公称直径:60mm
◆插入深度:L=75~1200mm
◆保护管直径:d=Φ6、Φ10(d1=10-16mm)
◆保护管材质:不锈钢304,321或其它
◆安装螺纹:M27*2其它请注明
◆响应时间:≤45S
◆使用环境温度:室内-25~55℃;室外-40~85℃
◆相对湿度:5~100%
◆防护等级:IP65
◆执行标准 JB/T8803-1998

双金属温度计工作原理
双金属温度计是利用两种不同金属的膨胀系数不同的原理而工作的。将双金属片绕制成螺旋管状的一端被固定,另一自由端与指针连接,随着温度的变化而转动,并带动指针在表盘上显示对应的温度

双金属温度计使用选型
WSS-351可动外螺纹轴向抽芯式双金属温度计使用选型
选型举例:
WSS-301 表示表盘直径Φ60mm的可动外螺纹连接,轴向型双金属温度计
WSS-311 表示表盘直径Φ60mm的可动外螺纹连接,径向型双金属温度计
WSS-351 表示表盘直径Φ60mm的可动外螺纹连接,轴向抽芯式双金属温度计
WSS-361 表示表盘直径Φ60mm的可动外螺纹连接,径向抽芯式双金属温度计
WSS-371 表示表盘直径Φ60mm的可动外螺纹连接,万向型抽芯式双金属温度计
WSS-381 表示表盘直径Φ60mm的可动外螺纹连接,万向型双金属温度计

双金属温度计安装图片

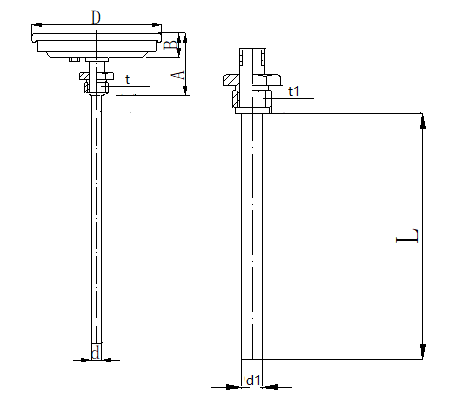

WSS-351可动外螺纹轴向抽芯式双金属温度计
D=70,A=73,B=22
t为M10*1 d=6mm d1=10mm
t1为M27*2或根据需要 L=75-1200mm

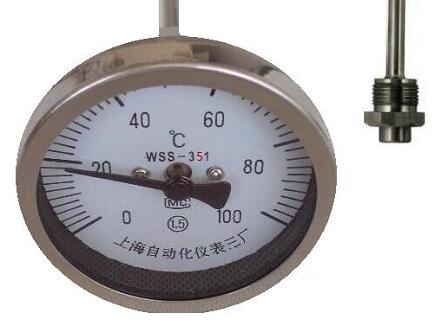

WSS-351可动外螺纹轴向抽芯式双金属温度计安装图片
