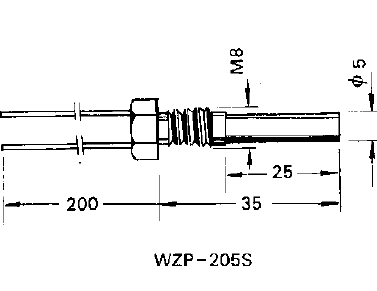

WZP-205S引进型不锈钢铂电阻元件

WZP-205S引进型不锈钢铂电阻元件简介
上海自动化仪表三厂生产的
WZP-205S系列元件系引进美国Rosemount公司的生产技术,把当代世界上先进生产工艺、优良的测试手段和自己多年的制造经验融为一体,为我国开创了一代新型的铂热电阻产品,并且,使我厂拥有大批量稳定的生产能力,铂热电阻元件是用微型陶瓷管为保护管做成的内绕结构,感温元件可以做得相当小,因此,可制成各种微型温度传感器探头。
铂热电阻元件配上金属保护管和安装固定装置(如各种螺纹接头,法兰盘等),就构成装配式铂热电阻,由于系列产品具有结构小,使用范围广,可靠性好,热响应时间短等优点,可形成多品种、多规格的系列产品,为石油、化工、电站、冶金、轻工、食品、纺织、医疗卫生、国防工业、科、农业以及机械行业提供新一代优质产品

WZP-205S引进型不锈钢铂电阻元件元件主要技术参数
◆测量范围:-50~300℃
◆分度号:Pt100
◆精度等级:
B级 ±(0.30℃+0.005|t|
◆保护管直径:Φ5(特殊外径请注明)
◆保护管材质:不锈钢套管
◆热电阻接线:二线制接线,三线制接线
◆热响应时间:T0.5≤5S(在温度出现阶跃变化时,热电阻的输出变化至相当于该变化的50%,所需要的时间称为热响应时间,用T0.5表示)。
◆热电阻置入深度:L=25mm
◆热电阻自热影响:通过热电阻中测量电流5mA时,测得的电阻增量换算成温度值应不大于0.30℃。
◆热电阻绝缘电阻:常温绝缘电阻的试验电压可取直流10~100V任意值,环境温度在15~35℃范围内,相对湿度应不大于80%。常温绝缘电阻值应不小于100MΩ。
◆执行标准:JB/T8622-1997及JB/T8623-1997标准

热电阻元件工作原理
铂热电阻元件的工作原理是在温度作用下,铂电阻丝的电阻值随之变化而变化的原理。可用于测量-50~300℃范围内的温度。其优点是:电气性能稳定,温度和电阻关系近于线性精度高,并可与显示仪、记录仪、调节器、扫描仪、数据记录仪以及电脑配套进行精确的温度测量和控制
