EX-HB-FF2*1.0热电偶补偿导线

作者:上海自动化仪表三厂
来源: http://www.saic3c.cn
浏览次数:1718
导读:参考单价9元,上海自动化仪表三厂生产的EX-HB-FF2*1.0热电偶补偿导线是用来延伸热电极即移动热电偶的冷端,与显示仪表连接构成测温系统,本产品等级采用IEC584-3国际标准和GB4989-85国家标准,被广泛应用于冶金、石油化工、制药、电力

EX-HB-FF2*1.0热电偶补偿导线

EX-HB-FF2*1.0热电偶补偿导线简介
上海自动化仪表三厂生产的EX-HB-FF2*1.0热电偶补偿导线是用来延伸热电极即移动热电偶的冷端,与显示仪表连接构成测温系统,本产品等级采用IEC584-3国际标准和GB4989-85国家标准,被广泛应用于冶金、石油化工、制药、电力、纺织、食品、科研等工业部门。

EX-HB-FF2*1.0热电偶补偿导线主要技术参数
◆量程范围:-60-200℃
◆分度号类型:E型
◆输出类型:延伸型
◆精度等级:普通级
◆分类标志:耐热用
◆绝缘电阻:在温度为20℃时,每10米不小于5M&Omega
◆补偿导线合金丝:正极EPX(镍铬),负极ENX(铜镍)
◆绝缘层着色:正极红色,负极棕色

热电偶补偿导线使用选型
EX-HB-FF2*1.0热电偶补偿导线使用选型
型号举例:
EX-GB-VVRP2*1.0表示E型一般用聚录乙烯绝缘聚录乙烯护套软芯带屏蔽2根1mm2的延伸型热电偶补偿导线
KX-HB-FFRP2*1.0表示K型耐热用聚四氟乙烯绝缘聚四氟乙烯护套软芯带屏蔽2根1mm2的延伸型热电偶补偿导线
KC-GB-VVRP2*1.5表示K型一般用聚录乙烯绝缘聚录乙烯护套软芯带屏蔽2根1.5mm2的补偿型热电偶补偿导线
EX-HB-FF2*1.0表示E型耐热用聚四氟乙烯绝缘聚四氟乙烯护套2根1mm2的热电偶补偿导线

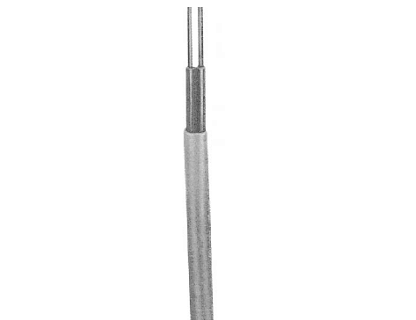

热电偶补偿导线结构示意图
EX-HB-FF2*1.0热电偶补偿导线
EX-HB-FF2*1.0热电偶补偿导线结构示意图
