WZPK-105S无固定简易式铠装热电阻

作者:上海自动化仪表三厂
来源: http://www.saic3c.cn
浏览次数:2150
导读:参考单价120-300元左右,铠装铂热电阻是一种温度传感器,它比装配式铂电阻直径小,易弯曲,抗震性好,适宜安装在装配式铂电阻无法安装的场合。 上海自动化仪表三厂 生产的WZPK-105S无固定装置简易式铠装热电阻采用引进型的铂电阻测温元件,

WZPK-105S无固定简易式铠装热电阻

WZPK-105S无固定简易式铠装热电阻简介
铠装铂热电阻是一种温度传感器,它比装配式铂电阻直径小,易弯曲,抗震性好,适宜安装在装配式铂电阻无法安装的场合。上海自动化仪表三厂生产的WZPK-105S无固定装置简易式铠装热电阻采用引进型的铂电阻测温元件,因此,具有精确、灵敏、热响应时间快、质量稳定、使用寿命长等优点。铠装铂电阻外保护套采用不锈钢,内充满高密度氧化物质绝缘体,因此,它具有很强的抗污染性能和优良的机械强度,适合安装在环境恶劣的场合。

铠装铂热电阻可用于测量-200℃~500℃范围内的液体、蒸汽和气体介质以及固体的表面温度。因其具有良好的电输出性能,所以可为显示仪、记录仪、调节仪、扫描仪、数据记录仪以及电脑提供精确的温度变化输入信号

WZPK-105S无固定简易式铠装热电阻主要技术参数
◆测量范围:-200~500℃
◆分度号:Pt100
◆精度等级:A级
±(0.15℃+0.002|t|),B级 ±(0.30℃+0.005|t|
◆保护管直径:Φ3~Φ6(特殊外径请注明)
◆保护管材质:不锈钢304,321,316
◆热电阻接线:三线制接线,四线制接线。
◆热响应时间:T0.5≤8S(在温度出现阶跃变化时,热电阻的输出变化至相当于该变化的50%,所需要的时间称为热响应时间,用T0.5表示)。
◆热阻阻公称压力:一般是指在室温情况下保护管所能承受的静态外压而不破裂。实际上,容许工作压力不仅与保护管材料、直径壁厚有关,还与其结构形式,安装方法,置入深度以及被测介质的流速和种类等有关。
◆热电阻最小置入深度:应不小于其保护管外径的8-10倍(特殊产品例外)。
◆热电阻允许通过电流:通过铠装铂热电阻的测量电流最大不超过5mA。
◆热电阻绝缘电阻:常温绝缘电阻的试验电压可取直流10~100V任意值,环境温度在15~35℃范围内,相对湿度应不大于80%。常温绝缘电阻值应不小于100MΩ。
◆执行标准:JB/T8622-1997标准

铠装热电阻工作原理
铠装铂热电阻是利用铂电阻丝的电阻值随温度变化而变化的特性来测量温度的,通常需要把电阻信号通过引线连接到显示仪表,显示仪表会指示出铂电阻产生的电阻值所对应的温度值

铠装热电阻使用选型
WZPK-105S无固定简易式铠装热电阻使用选型
型号举例:
WZPK-103S表示分度号为Pt100无固定装置带简易式端子,保护管为Φ3mm铠装热电阻

WZPK-104S表示分度号为Pt100无固定装置带简易式端子,保护管为Φ4mm铠装热电阻,可为双支
WZPK-105S表示分度号为Pt100无固定装置带简易式端子,保护管为Φ5mm铠装热电阻,可为双支
WZPK-106S表示分度号为Pt100无固定装置带简易式端子,保护管为Φ6mm铠装热电阻,可为双支
另外订购时还需提供插深,使用温度,材质等参数

热电阻安装图片

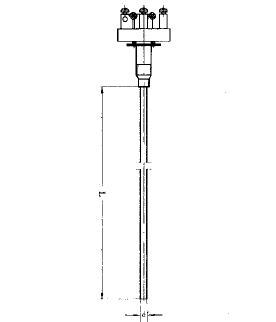

WZPK-105S无固定简易式铠装热电阻(d=5mm)

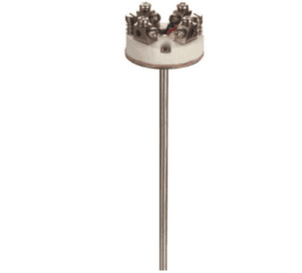

 WZPK-105S无固定简易式铠装热电阻安装图片
