WZPK-103S无固定简易式铠装铂热电阻

WZPK-103S无固定简易式铠装铂热电阻简介
参考单价140-420元,上海自动化仪表三厂WZPK-103S无固定简易式铠装铂热电阻采用引进型的铂电阻测温元件,具有精确、灵敏、热响应时间快、质量稳定、易弯曲、抗震性好、使用寿命长等优点。铠装铂电阻外保护套采用不锈钢,内充满高密度氧化物质绝缘体,因此,它具有很强的抗污染性能和优良的机械强度,适合安装在环境恶劣的场合。

铠装铂热电阻可用于测量-200℃~500℃范围内的液体、蒸汽和气体介质以及固体的表面温度。因其具有良好的电输出性能,所以可为显示仪、记录仪、调节仪、扫描仪、数据记录仪以及电脑提供精确的温度变化输入信号。

WZPK-103S无固定简易式铠装铂热电阻主要技术参数
◆测量范围:-200~500℃
◆分度号:Pt100
◆精度等级:A级±(0.15℃+0.002|t|),B级±(0.30℃+0.005|t|)
◆接线盒形式:简易式接线端子
◆保护管直径:d=3mm
◆保护管材质:不锈钢304,321,316、316L等
◆置入深度:L=75-2200mm
◆安装方式:无固定装置
◆热电阻接线:三线制接线或四线制接线,双支为六线制接线。
◆热响应时间:T0.5≤3S(在温度出现阶跃变化时,热电阻的输出变化至相当于该变化的50%所需要的时间称为热响应时间,用T0.5表示)。
◆热电阻公称压力:常压(一般是指在室温情况下保护管所能承受的静态外压而不破裂)。
◆热电阻允许通过电流:通过铠装铂热电阻的测量电流最大不超过5mA。
◆热电阻绝缘电阻:常温绝缘电阻的试验电压可取直流10~100V任意值,环境温度在15~35℃范围内,相对湿度应不大于80%。常温绝缘电阻值应不小于100MΩ。
◆执行标准:JB/T8622-1997标准

铠装铂热电阻工作原理
铠装铂热电阻是利用铂电阻丝的电阻值随温度变化而变化的特性来测量温度的,通常需要把电阻信号通过引线连接到显示仪表,显示仪表会指示出铂电阻产生的电阻值所对应的温度值

铠装铂热电阻使用选型
WZPK-103S无固定简易式铠装铂热电阻使用选型
型号举例:
WZPK-103S表示分度号为Pt100无固定装置简易式接线端子,保护管为Φ3mm铠装铂热电阻
WZPK-104S表示分度号为Pt100无固定装置简易式接线端子,保护管为Φ4mm铠装铂热电阻,可为双支
WZPK-105S表示分度号为Pt100无固定装置简易式接线端子,保护管为Φ5mm铠装铂热电阻,可为双支
WZPK-106S表示分度号为Pt100无固定装置简易式接线端子,保护管为Φ6mm铠装铂热电阻,可为双支
WZPK-108S表示分度号为Pt100无固定装置简易式接线端子,保护管为Φ8mm铠装铂热电阻,可为双支

铠装铂热电阻安装图片

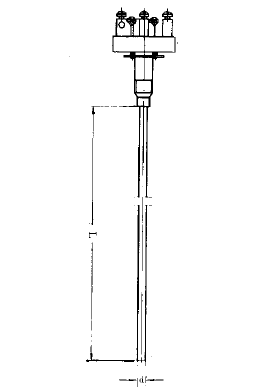

WZPK-103S无固定装置简易式铠装铂热电阻
L=75-2200mm d=3mm 简易式接线端子
无固定装置

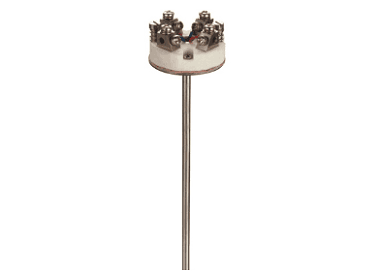

WZPK-103S无固定简易式铠装铂热电阻安装图片
