WREK-431固定卡套法兰铠装热电偶

产品分类: WRK系列铠装热电偶

参考单价150-450元左右,WREK系列铠装热电偶具有能弯曲、耐高压、热响应时间快和坚固耐用等许多优点,它和工业用装配式热电偶一样,作为测量温度的传感器,通常和显示仪表、记录仪表和电子调节器配套使用,同时,亦可以作为装配式热电偶的感温组

订购热线:13501686122

立即咨询
WREK-431固定卡套法兰铠装热电偶产品详情

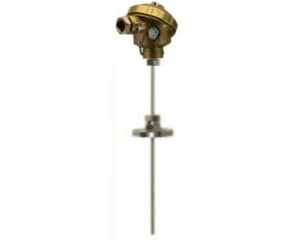

WREK-431固定卡套法兰铠装热电偶

WREK-431固定卡套法兰铠装热电偶简介
WREK系列铠装热电偶具有能弯曲、耐高压、热响应时间快和坚固耐用等许多优点,它和工业用装配式热电偶一样,作为测量温度的传感器,通常和显示仪表、记录仪表和电子调节器配套使用,同时,亦可以作为装配式热电偶的感温组件。上海自动化仪表三厂生产的WENK-431固定卡套法兰铠装热电偶可以直接测量各种生产过程中从0~600℃范围内的液体、蒸汽和气体介质以及固体表面的温度,应符合GB/T18404-2001标准。因其结构简单、制造方便、精度高、惯性小和输出信号便于远传等优点,所以在工业生产过程中得到极为广泛的运用。

WREK-431固定卡套法兰铠装热电偶主要技术参数
◆测量范围:0-600℃
◆分度号:E分度
◆套管直径:Φ3~Φ8mm(小于3mm订购时请注明)
◆名义长度:50~20000mm(长度根据用户需要)
◆精度等级:Ⅰ级(±1.5℃或±0.004|t|)Ⅱ级(±2.5℃或±0.0075|t|)
◆热电偶类别:镍铬-铜镍
◆保护管材质:304不锈钢或321不锈钢(特殊请指出)
◆热响应时间:接壳式T0.5为0.4~4S,绝缘式T0.5为0.5~8S(在温度出现阶跃变化时,热电偶的输出变化至相当于该阶跃变化的50%所需的时间,称为热响应时间,用T0.5表示)。
◆绝缘电阻:在环境温度为20±15℃相对湿度不大于80%时,热电极与外套管之间的绝缘电阻应大于等于1000MΩ.m试验电压为直流500V。

铠装热电偶工作原理
铠装热电偶的工作原理是由两种不同成份的导体两端经焊接,形成回路,直接测温端叫测量端,接线端叫参比端或冷端。当测量端和参比端存在温差时,就会在回路中产生热电流,接上显示仪表,仪表上就会指示出热电偶所产生的热电动势的对应温度值。铠装热电偶的热电动势将随着测量端的温度升高而增长,热电动势的大小只和铠装热电偶导体材质以及两端温差有关,和热电极的长度,直径无关。

铠装热电偶使用选型
WREK-431固定卡套法兰铠装热电偶使用选型
型号举例:
WRNK-431表示K分度固定卡套法兰带防水接线盒,绝缘式铠装热电偶,可为双支
WRNK-432表示K分度固定卡套法兰带防水接线盒,接壳式铠装热电偶,可为双支
WREK-431表示E分度固定卡套法兰带防水接线盒,绝缘式铠装热电偶,可为双支
WREK-432表示E分度固定卡套法兰带防水接线盒,接壳式铠装热电偶,可为双支
WRCK-431表示T分度固定卡套法兰防水接线盒,绝缘式铠装热电偶,可为双支
WRCK-432表示T分度固定卡套法兰防水接线盒,接壳式铠装热电偶,可为双支
另外订购时还需提供插深,使用温度,偶丝直径及材质等参数

铠装热电偶安装图片
WREK-431固定卡套法兰铠装热电偶(绝缘式 d=3-8mm 外径60 中心距42)
WRNK-431固定卡套法兰防水式铠装热电偶安装图片
