SBWZ-2460D导轨型热电阻温度变送器的选用与注意事项

作者:上海自动化仪表三厂
来源:http://www.saic3c.cn
浏览次数:374
导读:上海自动化仪表三厂 SBWZ-2460D导轨型热电阻温度变送器 采用二线制传送方式, 将热电阻的电阻信号变换成与输入信号或温度信号呈线性的4-20mA的输出信号, 具有耐震、耐潮湿、精度高、功耗低、使用环境温度范围广,工作稳定可靠等优点,它作为新一代的测温变

上海自动化仪表三厂SBWZ-2460D导轨型热电阻温度变送器采用二线制传送方式,将热电阻的电阻信号变换成与输入信号或温度信号呈线性的4-20mA的输出信号,具有耐震、耐潮湿、精度高、功耗低、使用环境温度范围广,工作稳定可靠等优点,它作为新一代的测温变送仪表被广泛应用于冶金、石油化工、电力、纺织、食品等工业部门

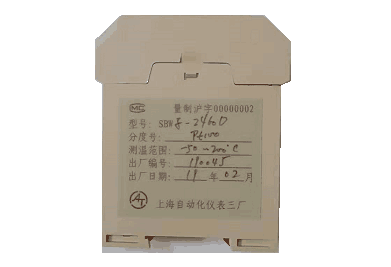

SBWZ-2460D导轨型热电阻温度变送器

主要技术参数:
◆量程范围:-100-200℃,0-500℃
◆输入类型:Pt100输入型(三线制输入)
◆输出类型:输出4-20mA(输出与对应温度呈线性)
◆精度等级:±0.5%FS,可以做成±0.2%FS
◆传送方式:二线制
◆工作电源:DC12~35V,额定工作电压DC24V
◆负载电阻:0-600Ω,额定负载250Ω
◆环境温度:-25℃~80℃(常规型);-20℃~70℃(智能型)
◆相对湿度:5%~95%
◆环境温度影响:≤0.05/1℃

注意事项:
◆应按接线图正确接线,注意电源正负极性,三线制接线不可以接错。
◆应拧紧出现螺钉,并防止接线与出线头处短路。
◆一般变送器输出接线为双绞铜线即可,但为保护变送器的连接导线不受外来机械损伤和由外磁场造成的干扰影响,连接导线应加以屏蔽,最好把导线接入接地的钢管内。
