温度计扩大管

温度计扩大管是为了增加温度仪表测量元件的插入深度,保证温度仪表的正常使用,在直径80mm以下的管道上安装温度仪表时,建议采用装扩大管的方法保证温度的正常测量。

中文名:温度计扩大管                                                         测量范围:0-600℃
材质:碳钢、不锈钢                                                             耐压:6.4-16MPa

温度计扩大管

目录:  1、产品介绍
             2、技术参数
             3、使用须知
             4、安装图片


产品介绍

 温度计扩大管是为了增加温度仪表测量元件的插入深度,保证温度仪表的正常使用,在直径80mm以下的管道上安装温度仪表时,建议采用装扩大管的方法保证温度的正常测量。一般和上海自动化仪表三厂的热电偶、热电阻、双金属温度计配套使用。
温度计扩大管

技术参数
◆量程范围:0-600-800℃
◆扩大管口径:DN50、DN80
◆扩大管外径:Φ57mm、Φ89mm
◆扩大管材质:碳钢,不锈钢304,321,316
◆安装方式:焊接式

◆重量:1.5-3Kg
温度计扩大管
使用须知
1、温度计扩大管可分为DN50、DN80,在选择使用时应根据现场的实际需要选择相应口径的扩大管。
2、为了保证焊接的牢固性,应选择与现场材质一样材质的扩大管。
3、焊接时应保证管道与扩大管中心在一条水平线,注意清洁焊接处杂质,如有防锈漆应先去除后在焊接。
温度计扩大管

安装图片

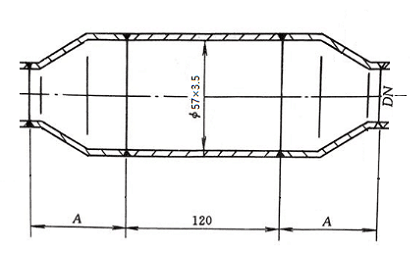

1、温度计扩大管-DN50
DN=10 A=120;DN=15 A=100;DN=20 A=100
DN=25 A=75;DN=32 A=75;DN=40 A=75

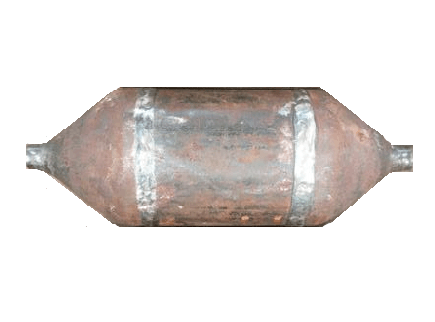

温度计扩大管安装图片

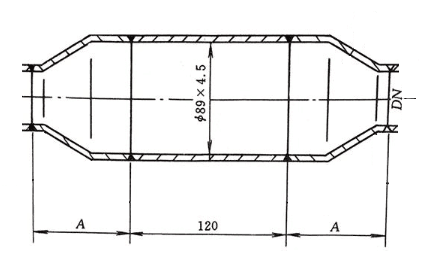

2、温度计扩大管DN80
DN=15 A=120;DN=20 A=100;DN=25 A=100
DN=32 A=100;DN=40 A=75;DN=50 A=75;DN65 A=75

温度计扩大管安装图片
