WZP2-260固定螺纹插座式双支热电阻

作者:仪表三厂销售部
浏览次数:217
导读:WZP2-260固定螺纹插座式双支热电阻是中低温区最常用的一种温度检测仪表。热电阻测温是基于金属导体的电阻值随温度的增加而增加这一特性来进行温度测量的。

WZP2-260固定螺纹插座式双支热电阻

WZP2-260固定螺纹插座式双支热电阻简介
上海自动化仪表三厂生产的WZP2-260固定螺纹插座式双支热电阻是中低温区最常用的一种温度检测仪表。热电阻测温是基于金属导体的电阻值随温度的增加而增加这一特性来进行温度测量的。它具有结构简单,制作方便,测量精度高,性能稳定,输出信号大等优点。它可以直接测量各种生产过程中从-100℃至300℃范围内的液体、气体及固体表温度,还可以和显示仪表、记录仪表和电子调节器配套使用

WZP2-260固定螺纹插座式双支热电阻主要技术参数
◆测量范围:-100~300℃
◆分度号:双支Pt100
◆精度等级:A级(±0.15℃+0.005|t|),B级(±(0.30℃+0.005|t|)
◆保护管直径:Φ10(特殊外径请注明)
◆保护管材质:不锈钢304,321,316
◆热电阻接线:四线制接线或六线制接线
◆热响应时间:T0.5≤30S(在温度出现阶跃变化时,热电阻的输出变化至相当于该变化的50%,所需要的时间称为热响应时间,用T0.5表示)。
◆热阻阻公称压力:一般是指在室温情况下保护管所能承受的静态外压而不破裂。实际上,容许工作压力不仅与保护管材料、直径壁厚有关,还与其结构形式,安装方法,置入深度以及被测介质的流速和种类等有关。
◆热电阻最小置入深度:应不小于其保护管外径的8-10倍(特殊产品例外)。
◆热电阻自热影响:通过热电阻中测量电流5mA时,测得的电阻增量换算成温度值应不大于0.30℃。
◆热电阻绝缘电阻:常温绝缘电阻的试验电压可取直流10~100V任意值,环境温度在15~35℃范围内,相对湿度应不大于80%。常温绝缘电阻值应不小于100MΩ。
◆执行标准:JB/T8622-1997及JB/T8623-1997标准

热电阻工作原理
热电阻分为铂热电阻和铜热电阻两大类。热电阻是利用金属导体的电阻值随温度变化而变化的特性来测量温度的。热电阻的受热部分(感温元件)是用金属丝均匀地双绕在绝缘材料制成的骨架上而制成的。当被测介质有温度阶梯存在时,所测得的温度是感温元件所在范围内介质的平均温度。为了适应工业需求的多样化,现在已开始采用镍、锰等材料制造热电阻。热电阻通常需要把电阻信号通过引线连接到显示仪表,记录仪表或计算机上

热电阻安装图片

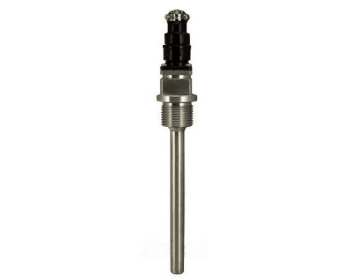

WZP2-260固定螺纹插座式双支热电阻(d=10mm)
WZP2-260固定螺纹插座式双支热电阻安装图片
