装配式热电偶安装固定方式及尺寸

  • 发表时间:1
  • 来源:1
  • 人气:1

上海自动化仪表三厂的装配式热电偶安装固定方式可分为:无固定式安装,固定螺纹式安装,活动法兰式安装,固定法兰式安装,活动法兰直角式安装和固定螺纹锥形保护管安装六种。

◆装配式热电偶防无固定式安装图片及尺寸,型号代码(1)
装配式热电偶防无固定式安装图片及尺寸

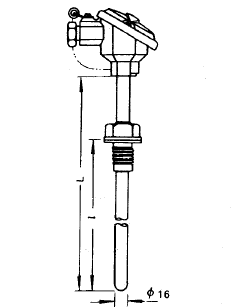

◆装配式热电偶固定螺纹式安装图片及尺寸,螺纹M27*2,型号代码(2)
装配式热电偶固定螺纹式安装图片及尺寸

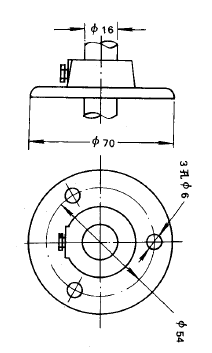

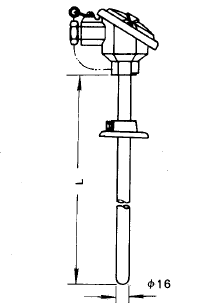

◆装配式热电偶活动法兰式安装图片及尺寸,型号代码(3)
装配式热电偶活动法兰式安装图片及尺寸装配式热电偶活动法兰式安装图片及尺寸

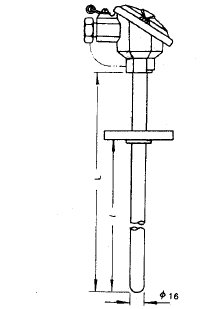

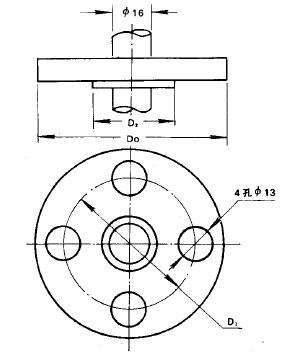

◆装配式热电偶固定法兰式安装图片及尺寸,D0=90 D1=65 D2=45,型号代码(4)
装配式热电偶固定法兰式安装图片及尺寸

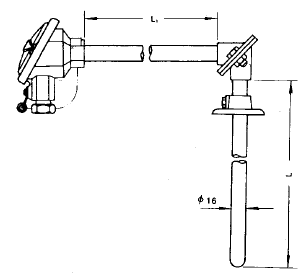

◆装配式热电偶活动法兰直角式安装图片及尺寸,型号代码(5)
装配式热电偶活动法兰直角式安装图片及尺寸装配式热电偶活动法兰直角式安装图片及尺寸

◆装配式热电偶固定螺纹锥形保护管安装图片及尺寸,螺纹M27*2,型号代码(6)
装配式热电偶固定螺纹锥形保护管安装图片及尺寸
