WRN2-230固定螺纹防水双支装配式热电偶

  • 发表时间:1
  • 来源:1
  • 人气:1
WRN2-230固定螺纹防水双支装配式热电偶

WRN2-230固定螺纹防水双支装配式热电偶简介
上海自动化仪表三厂WR系列装配式热电偶是温度测量仪表中常用的测温元件,本厂生产的WRN2-230固定螺纹防水双支装配式热电偶可以直接测量各种工业生产过程中从0℃~1000℃范围内的液体、气体、蒸汽及固体表面的温度,并把温度信号转换成热电动势信号,通过二次仪表转换成被测介质的温度。在实际应用中热电偶有多种结构方式,但工作原理都是一样的,因其结构简单、制造方便、测温范围广、精度高、惯性小和输出信号便于远传等优点,所以在工业生产过程中得到极为广泛的运用。

WRN2-230固定螺纹防水双支装配式热电偶主要技术参数
◆测量范围:0-800-1000℃
◆分度号:K分度
◆精度等级:Ⅰ级(±1.5℃或±0.004|t|)Ⅱ级(±2.5℃或±0.0075|t|)
◆热电偶类别:双支镍铬-镍硅
◆保护管直径:16mm
◆保护管材质:不锈钢304、321、316或其它
◆热响应时间:T0.5<90S(在温度出现阶跃变化时,热电偶的输出变化至相当于该变化的50%,所需要的时间称为热响应时间,用T0.5表示)。
◆热电偶公称压力:6.4MPa(一般是指在室温情况下保护管所能承受的静态外压而不破裂。实际上容许工作压力不仅与保护管材料、直径壁厚有关,还与其结构形式,安装方法,置入深度以及被测介质的流速和种类等有关)。
◆热电偶置入深度:l=100mm或应不小于其保护管外径的8~10倍(特殊产品例外)。
◆热电偶绝缘电阻(常温):常温绝缘电阻的试验电压为直流500V±50V,大气条件为温度15~35℃,相对湿度45%,大气压力86~106kPa,它的常温绝缘值应≥100MΩ。
◆执行标准:JB/T9238-1999

装配式热电偶工作原理
当有两种不同的导体,其两端相互焊接时,两结点处的温度不同,一端温度为测量端或工作端,另一端温度为自由端或冷端,当两端温度存在温差时,就会在回路时产生热电流,配上显示仪表,仪表上就能显示出热电偶所产生的热电动势的对应温度值。热电偶的热电动势将随着测量端或工作端的温度升高而增长,热电偶的热电动势的大小只和导体材质及两端温差有关,和导体的长度、直径无关。

装配式热电偶使用选型
WRN2-230固定螺纹防水双支装配式热电偶使用选型
型号举例
WRN-230表示K分度固定螺纹带防水式接线盒,保护管直径16mm的装配式热电偶。
WRE-230表示E分度固定螺纹带防水式接线盒,保护管直径16mm的装配式热电偶。
WRN2-230表示K分度固定螺纹带防水式接线盒,保护管直径16mm的双支装配式热电偶。
WRE2-230表示E分度固定螺纹带防水式接线盒,保护管直径16mm的双支装配式热电偶。

装配式热电偶安装图片

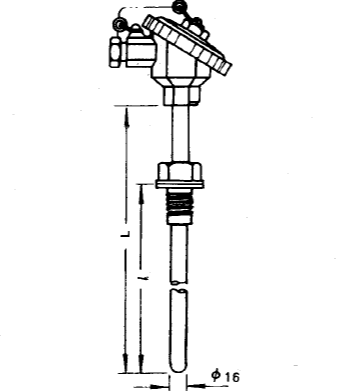

WRN2-230固定螺纹防水双支装配式热电偶(d=16mm)
WRN2-230固定螺纹防水双支装配式热电偶安装图片
