WRN-130无固定装配式热电偶结构组成及说明

  • 发表时间:1
  • 来源:1
  • 人气:1
上海自动化仪表三厂WRN-130无固定装配式热电偶主要由防水式接线盒、感温元件和保护套管等三部分组成,它可以直接测量各种工业生产过程中从0℃~1200℃范围内的液体、气体、蒸汽及固体表面的温度,并把温度信号转换成热电动势信号,通过二次仪表转换成被测介质的温度。以下是这三部分图文详解:

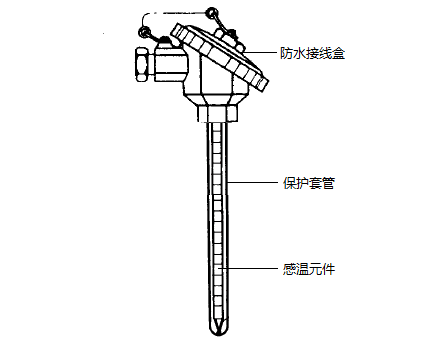

WRN-130无固定装配式热电偶产品结构图

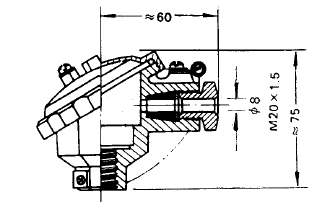

1、WRN-130无固定装配式热电偶防水式接线盒:接线盒中心到电气接口处长度约为60mm,接线盒高度约为75mm,电气接口为M20*1.5,电气接口内直径约为8mm,接线盒与保护套管连接处为M16*1的内螺纹。
WRN-130无固定装配式热电偶防水接线盒
2、WRN-130无固定装配式热电偶感温元件:有两种感温元件可选:
2.1、WRN-010型感温元件,它是由丝材直径为1.2-2.5mm的镍硅-镍硅,外穿直径8mm或11mm的瓷珠与瓷接线板构成。丝材直径大小根据使用温度高低确定,元件长度根据外保护套管需要确定。
WRN-130无固定装配式热电偶感温元件
2.2、WRNK-101或WRNK-102铠装型感温元件,它是由导体、绝缘氧化镁和不锈钢保护管制成,与瓷接线板构成感温元件。导体和不锈钢保护管可根据温度的高低分别选择,瓷接线板的直径为40mm安装螺孔中心距为28mm,元件的直径为3-8mm,元件的长度根据外保护套管长度选择。
WRN-130无固定装配式热电偶感温元件
3、WRN-130无固定装配式热电偶保护套管:正常为直径16mm的不锈钢钢管,其顶部有M16*1的外螺纹与接线盒的内螺纹连接,保护套管的材质为304、321、316、2520、GH3030、高铝管等,一般根据被测介质的温度高低选择相应的材料,保护套管的长度根据用户需要确定。
