铠装热电偶探杆安装固定方式及图片

  • 发表时间:2018-07-09
  • 来源:本站
  • 人气:400

上海自动化仪表三厂的铠装热电偶探杆安装固定方式,除无固定装置外可分为:固定卡套螺纹安装,活动卡套螺纹安装,固定卡套法兰安装和活动卡套法兰安装四种,如下图:

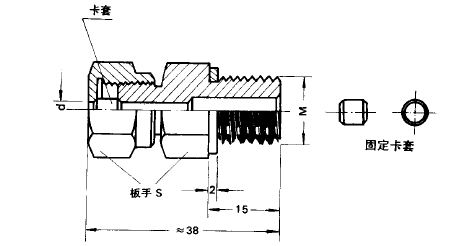

◆铠装热电偶固定卡套螺纹安装图片及尺寸,型号代码(2)
铠装热电偶固定卡套螺纹安装图片及尺寸

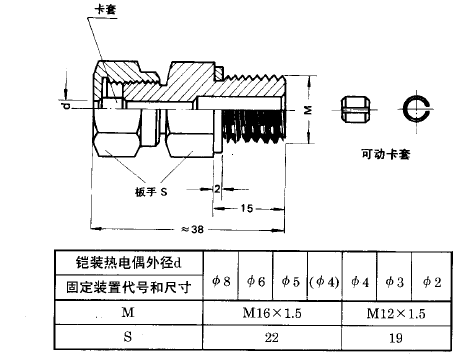

铠装热电偶活动卡套螺纹安装图片及尺寸,型号代码(3)
铠装热电偶活动卡套螺纹安装图片及尺寸

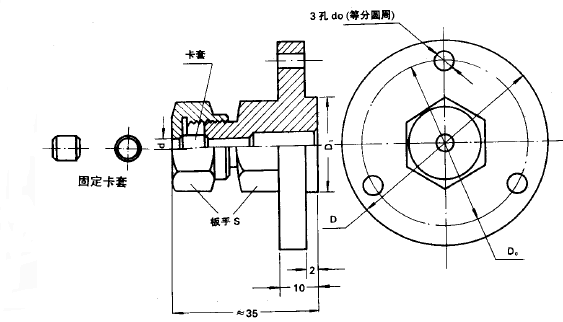

铠装热电偶固定卡套法兰安装图片及尺寸,型号代码(4)
铠装热电偶固定卡套法兰安装图片及尺寸

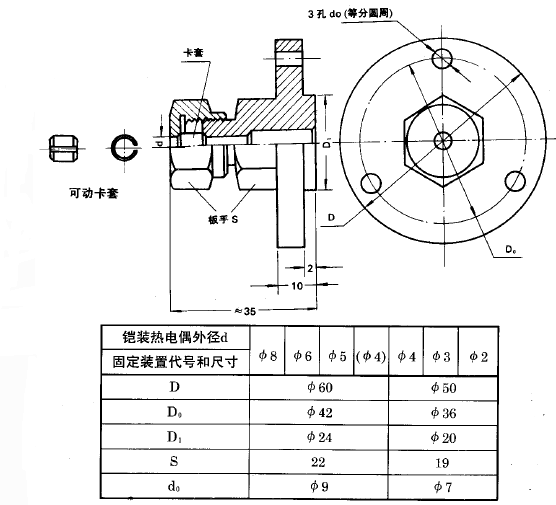

铠装热电偶活动卡套法兰安装图片及尺寸,型号代码(5)
铠装热电偶活动卡套法兰安装图片及尺寸
