WRN-740化工用锥形套管隔爆热电偶

WRN-740化工用锥形套管隔爆热电偶简介
化工专用隔爆热电偶作为温度测量和控制的传感器与显示仪表配套,可以直接测量和控制生产过程中的气体、液体和蒸汽的温度。上海自动化仪表三厂生产的WRN-740化工用锥形套管隔爆热电偶防爆性能按国家颁发“爆炸性环境用防爆电气设备”GB3836标准设计制造,热电特性符合国际IEC标准,并经国家仪器仪表防爆安全监督站测试合格,是爆炸性环境理想的温度传感器。针对化肥行业的管道测温,且其爆炸等级不高于II类B级,自燃温度不低于T4(135℃)组别的1区或2区(户内或户外)的危险场所。

WRN-740化工用锥形套管隔爆热电偶主要技术参数
◆测量范围:0-600℃
◆分度号:K分度
◆精度等级:Ⅰ级(±1.5℃或±0.004|t|)Ⅱ级(±2.5℃或±0.0075|t|)
◆热电偶类别:镍铬-镍硅
◆防爆等级:dIIBT4
◆保护管材质:不锈钢304,321,316,316L
◆保护管插深:100mm-200mm等
◆热响应时间:T0.5<90S(在温度出现阶跃变化时,热电偶的输出变化至相当于该变化的50%,所需要的时间称为热响应时间,用T0.5表示)。
◆热电偶公称压力:≤32MPa(一般是指在室温情况下保护管所能承受的静态外压而不破裂。实际上容许工作压力不仅与保护管材料、直径壁厚有关,还与其结构形式,安装方法,置入深度以及被测介质的流速和种类等有关)。
◆热电偶流速:≤20m/s
◆热电偶绝缘电阻(常温):常温绝缘电阻的试验电压为直流500V,大气条件为温度15~35℃,相对湿度45%,大气压力86~106kPa,它的常温绝缘值应≥100MΩ。
◆执行标准:JB/T9238-1999

化工用热电偶工作原理
当有两种不同的导体,其两端相互焊接时,两结点处的温度不同,一端温度为测量端或工作端,另一端温度为自由端或冷端,当两端温度存在温差时,就会在回路时产生热电流,配上显示仪表,仪表上就能显示出热电偶所产生的热电动势的对应温度值。热电偶的热电动势将随着测量端或工作端的温度升高而增长,热电偶的热电动势的大小只和导体材质及两端温差有关,和导体的长度、直径无关。

化工用热电偶型号举例
WRN-740表示K分度带隔爆接线盒焊接式锥形套管化工用隔爆热电偶
WRN2-740表示K分度带隔爆接线盒焊接式锥形套管双支化工用隔爆热电偶
WRE-740表示E分度带隔爆接线盒焊接式锥形套管化工用隔爆热电偶
WRE2-740表示E分度带隔爆接线盒焊接式锥形套管双支化工用隔爆热电偶

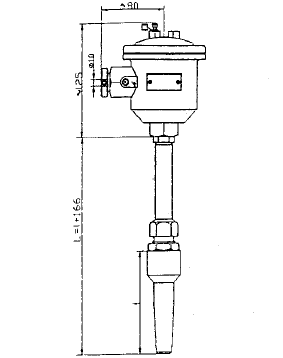

化工用热电偶安装图片

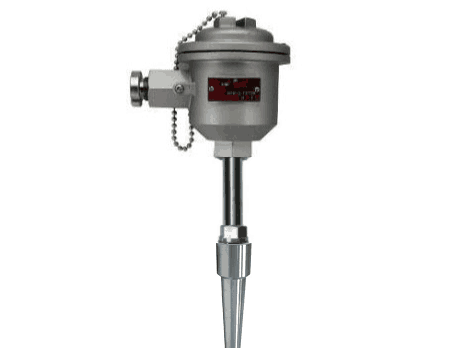

WRN-740化工用锥形套管隔爆热电偶
WRN-740化工用锥形套管隔爆热电偶安装图片
