WZPK-24防爆铠装热电阻(固定螺纹带隔爆接线盒)

WZPK-24防爆铠装热电阻(固定螺纹带隔爆接线盒)

参考单价350-700元左右,工业用隔爆热电阻是一种温度传感器, 上海自动化仪表三厂 生产的WZPK-24防爆铠装热电阻(固定螺纹带隔爆接线盒)在化学工业自控系统中应用极广,通过温度传感器,可将控制对象的温度参数变成电信号,


订购热线:13501686122

立即咨询
WZPK-24防爆铠装热电阻(固定螺纹带隔爆接线盒)产品详情

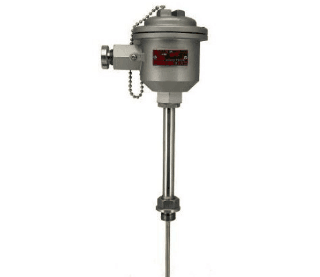

WZPK-24防爆铠装热电阻(固定螺纹带隔爆接线盒)

WZPK-24防爆铠装热电阻(固定螺纹带隔爆接线盒)简介
工业用隔爆热电阻是一种温度传感器,上海自动化仪表三厂生产的WZPK-24防爆铠装热电阻(固定螺纹带隔爆接线盒)在化学工业自控系统中应用极广,通过温度传感器,可将控制对象的温度参数变成电信号,传递给显示、记录和调节仪表,对系统实行检测、调节和控制。在化工厂,生产现场常伴有各种易燃、易爆等化学气体、蒸汽,如果使用普通的热电阻非常不安全,极易引起环境气体爆炸。因此,在这些场合必须使用隔爆型热电阻作温度传感器,本厂生产的隔爆热电阻产品适用在dⅡBT4~dⅡCT6温度组别区间内具有爆炸性气体危险的场所内。

本厂生产的隔爆热电阻采用引进元件作为感温元件,其技术性能符合JB/T8622-1997工业热电阻技术条件条件和分度表,同时产品均符合爆炸性环境用防爆电气设备通用要求GB3836.1-2000,GB3836.2-2000标准,由国家级仪器仪表防爆安全监督检验站对产品的图样、技术文件、样机进行专门审定和批准,并发给防爆合格证。

WZPK-24防爆铠装热电阻(固定螺纹带隔爆接线盒)主要技术参数
◆测量范围:-200-500℃
◆分度号:Pt100
◆精度等级:A级±(0.15℃+0.002|t|),B级±(0.3℃+0.005|t|)
◆保护管材质:不锈钢(304或321),其它材料请指出
◆热响应时间:T0.5≤8S(在温度出现阶跃变化时,热电阻的输出变化至相当于该阶跃变化的50%所需的时间,称为热响应时间,用T0.5表示)。
◆公称压力:10MPa(一般是指在常温下,保护管所能承受的静态外压而不破裂,试验压力一般采用公称压力的1.5倍。实际上,允许公称压力不仅与保护管材料、直径、壁厚有关,而且还与其结构形式、安装方法、置入深度以及被测介质的流速、种类有关)。
◆热电阻绝缘电阻:常温绝缘电阻的试验电压可取直流10-100V任意值,环境温度应在15~35℃范围内,相对湿度应不大于80%,常温绝缘电阻值应不小于100MΩ。
◆热电阻允许通过电流:通过热电阻的测量电流最大不超过5mA
◆防爆类型和级别
防爆级组:dⅡBT4或dⅡCT4;dⅡBT6或dⅡCT6
◆外壳防护等级:IP65
◆防爆标志、类别、级别、和温度组别说明:
防爆标志:隔爆型(d)
电气设备类别:I类-煤矿井下用电气设备;II类-工厂用电气设备
防爆级别:隔爆型热电阻的防爆等级适用于爆炸性气体混合物最大安全间隙或最小点燃电流比分为A、B、C、三级。
◆温度组别:隔爆型热电阻的温度组别按其外露部分允许最高表面温度分为T1~T6(T1=450℃,T2=300℃,T3=200℃,T4=135℃,T5=100℃,T6=85℃)六组。

隔爆型热电阻原理结构
隔爆热电阻与装配式热电阻的结构、原理基本相同,所区别的是,隔爆型产品接线盒(外壳)在设计上采用防爆特殊结构,接线盒用高强度铝合金压铸而成,并具有足够的内部空间、壁厚和机械强度,橡胶密封圈的热稳定性均符合国家防爆标准。所以,当接线盒内部的爆炸性混合气体发生爆炸时,其内压不会破坏接线盒,而由此产生的热能不能向外扩散、传爆,由于产品采用上述防爆特殊结构,使产品完全符合使用在dⅡBT4至dⅡCT6防爆类别范围内,只要用户严格遵守产品使用规则,产品就能达到可靠的防爆效果。

隔爆型热电阻使用选型
WZPK-24防爆铠装热电阻(固定螺纹带隔爆接线盒)使用选型
型号举例:
WZPK-24表示分度号为Pt100的固定螺纹隔爆式接线盒,保护管直径5-8mm的隔爆铠装热电阻
WZPK2-24表示分度号为Pt100的固定螺纹隔爆式接线盒,保护管直径5-8mm的双支隔爆铠装热电阻
WZPK-44表示分度号为Pt100的固定法兰隔爆式接线盒,保护管直径5-8mm的隔爆铠装热电阻
WZPK2-44表示分度号为Pt100的固定法兰隔爆式接线盒,保护管直径5-8mm的双支隔爆铠装热电阻
另外订购时还需提供插深,使用温度及材质等参数

安装图片

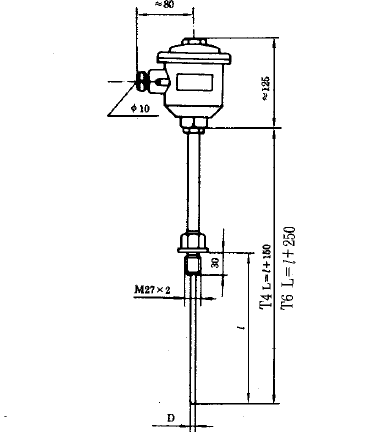

WZPK-24防爆铠装热电阻(固定螺纹带隔爆接线盒) D=5-8mm
WZPK-24防爆铠装热电阻(固定螺纹带隔爆接线盒)安装图片
