WREM,WRNM-204A直柄式指针形热电偶

作者:上海自动化仪表三厂
来源: http://www.saic3c.cn
浏览次数:3326
导读:参考单价160-260元左右,上海自动化仪表三厂 WREM,WRNM系列表面热电偶分手柄式和直柄式二种手杆,有多种形状探头,专用于测量各种形状的固体介质表面温度、以及测量液体、气体和橡胶内部的温度,并可与XMX型袖珍温度数字显示仪等显示仪表配套。

WREM,WRNM-204A直柄式指针形热电偶

WREM,WRNM-204A直柄式指针形热电偶简介
上海自动化仪表三厂WREM,WRNM系列表面热电偶分手柄式和直柄式二种手杆,有多种形状探头,专用于测量各种形状的固体介质表面温度、以及测量液体、气体和橡胶内部的温度,并可与XMX型袖珍温度数字显示仪等显示仪表配套使用,因其使用范围广,不受物体表面形状限制,外形轻巧,携带方便等优点,所以被广泛应用在纺织、印染、塑料、橡胶等工业部门。

WREM,WRNM-204A直柄式指针形热电偶主要技术参数及特点
◆测量范围:0-600℃
◆分度号:E分度,K分度
◆精度等级:
Ⅱ级(±2.5℃或±0.0075|t|)也可以为
◆热电偶类别:E分度为镍铬-铜镍,K分度为镍铬-镍硅
◆热响应时间:(T0.5
<5S)在温度出现阶跃变化时,热电偶的输出变化至相当于该变化的50%,所需要的时间称为热响应时间,用T0.5表示。
◆保护管材料:不锈钢(304或321),保护管直径有2mm,3mm,4mm三种。
◆热电偶绝缘电阻:元件与金属弓架间的绝缘电阻的试验电压为直流100V,大气条件为温度15~35℃,相对湿度45%,大气压力86~106kPa,它的绝缘值应≥5MΩ。

◆主要特点:端部带有弓状的探头,专供测量滚轴、管道、圆柱体、凸缘和极其弯曲的物体表面温度。
◆执行标准:JB/T9238-1999

热电偶工作原理
当有两种不同的导体,其两端相互焊接时,两结点处的温度不同,一端温度为测量端或工作端,另一端温度为自由端或冷端,当两端温度存在温差时,就会在回路时产生热电流,配上显示仪表,仪表上就能显示出热电偶所产生的热电动势的对应温度值。热电偶的热电动势将随着测量端或工作端的温度升高而增长,热电偶的热电动势的大小只和导体材质及两端温差有关,和导体的长度、直径无关。

热电偶安装图片

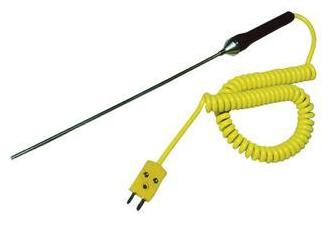

WREM,WRNM-204A直柄式指针形热电偶(插座式)

WREM,WRNM-204A直柄式指针形热电偶直柄安装图片

       WREM,WRNM-204A直柄式指针形热电偶探头安装图片
